本文斷路器合閘分析主要介紹了斷路器合閘過程分析、斷路器合閘保持回路分析及斷路器合閘防跳回路分析。武漢合眾電氣推薦斷路器合閘防跳可以使用直流斷路器測試儀預防，DAS-1000A直流斷路器測試儀適合變電站現場使用、便于攜帶、試驗過程采用全自動化操作，直流斷路器測試儀可以為運行維護部門提供直流保護電器動作特性的測試手段，直流斷路器測試儀可對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的安全可靠運行。

  1、斷路器合閘過程分析

  保護動作或手動合閘時，手合繼電器(SHJ)或自動重合閘( ZHJ)動作，同時其對應的接點閉合，在沒有低氣壓閉鎖的條件下，低氣壓閉鎖繼電器(11YJJ)接點閉合，正電源被接通，同時經跳閘保持繼電器(lTBUJa和j2TBUJa)兩幅接點串并聯回路后，正電源經4D112端子接通到斷路器的操作機構內部，從而實現斷路器的合閘。

  2、斷路器合閘保持回路分析

  1)斷路器合閘時，手合接觸繼電器(SHJa)勵磁，手合繼電器(SHJa)的兩幅接點接通，防止由于接點的抖動而使合閘失敗，起保持合閘電源持續接通的作用。

  2)跳位繼電器(lTWJa、2TWJb、3TWJc)并接于合閘回路，由于跳位繼電器為電壓型繼電器，電阻很大，此時被短接，跳位繼電器( lTWJa、2TWJb，3TWJc)失磁，斷路器的分位指示燈熄滅。

  3)斷路器合閘后，位置輔助接點發生變化，分閘回路接通，并接于斷路器分閘回路的合跳位繼電器 ( llHWJa、12HWJb、13HWJc)勵磁，斷路器的合位指示燈點亮。操作箱中此時便實現了斷路器的位置變化，斷路器的位置由分到合。

  在這里需要注意的是，當斷路器在分位時，其實合閘線圈是帶電的。但由于跳位繼電器( lTWJa、2TWJb、3TWJc)為電壓圈，線圈本身電阻就較大，加上回路上串的電阻，整體阻值就較大。因?yàn)閿嗦菲鞣?、合閘線圈為電流型，其阻值較小，雖然整個合閘回路是導通的。但因?yàn)榭刂苹芈冯妷捍蟛糠旨釉谔焕^電器( lTWJa、2TWJb、3TWJc)上，跳位繼電器(lTWJa、2TWJb、3TWJc)電阻很大，電流很小，不足以使合閘線圈動作。

  同時跳位繼電器( lTWJa、2TWJb、3TWJc)線圈上串聯有電阻，也可以防止跳位繼電器( lTWJa、2TWJb、3TWJc)線圈擊穿短路，使合閘線圈誤動。當手動或遙控合閘時，合閘回路接通相當于直接將跳位繼電器(lTWJa、2TWJb、3TWJc)短接，電壓直接加在合閘線圈上，使線圈動作，HWJ回路同此基本一致。

  3、斷路器合閘防跳回路分析

  1)當手合或重合到故障上開關跳閘時，分閘回路中的TJR或TJQ接點閉合，跳閘回路的跳閘保持繼電器11TBIJ和12TBIJ繼電器勵磁，防跳回路中11TBIJ和12TBIJ接點閉合后起動斷路器合閘回路中的1TBUJ，同時1TBUJ動作后起動2TBUJ，2TBUJ通過其自身接點在手

  合脈沖存在情況下自保持，于是這兩組串入合閘回路的繼電器的常閉接點斷開合閘回路，避免開關多次跳合。

  為防止在極端情況下，開關合閘壓力接點抖動，從而造成的防跳回路失效，故用2TBUJ的一對接點與11YJJ并聯，以確保在這種情況下開關也不會多次合閘。

  2)跳位保持繼電器(llTBIJa和22TBIJa)接點閉合后，跳位保持繼電器( lTBUJa)勵磁，使斷路器合閘回路中的常開接點閉合，常閉接點打開，此時，斷路器的合閘回路經跳位保持繼電器(lTBUJa和2TBUJa)的串并聯回路斷開，操作機構中接收不到操作箱的正電源，不能進行再次合閘。

相關設備：

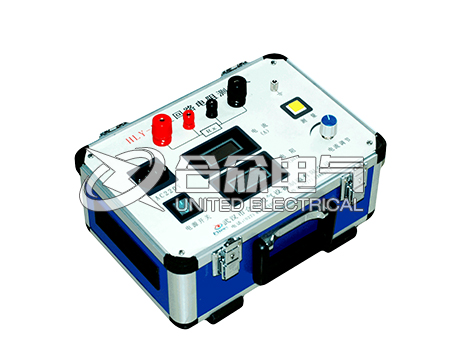

HLY-301回路電阻測試儀
