Z型變壓器因其零序阻抗大中性點平衡電流小及防雷性能優良且可在高壓側營造出中性點配合消弧線圈可減小配電網中的電容電流故廣泛用于配電網中起著接地變及所用變的作用。測量變壓器變比包括Z型變壓器變比是電氣交接試驗中重要的試驗項目是檢查變壓器能否滿足要求的依據測量變壓器變比具有重要意義。1接線原理及相量圖我們以ZnYn11Z型變壓器為例簡單介紹Z型變壓器的接線原理如圖1所示每相鐵芯柱上布有兩只高壓線圈高壓繞組每一相均由兩只在不同鐵芯柱上的高壓線圈聯結而成如A相鐵芯柱上套有高壓繞組AAm、AmN和低壓繞組an其他兩相也套有相應繞組。AAm、與NAm繞向相同為同極性根據高、低壓側各繞組的極性及其相互聯結關系以低壓Ua、Ub、Uc為基準相量。

Z型變壓器變比電橋測試

變比電橋?qū)嶋H上是一個標準分壓器，電橋平衡的條件是加在被試變壓器高壓側即電橋標準分壓器上的電壓經分壓后與變壓器低壓側電壓相等且高低壓繞組極性相同經調節后電橋平衡檢流計為零表明標準分壓器上的分電壓與Uax相等且高低壓繞組極性相同。電壓比K等于標準分壓器上的電壓UAX與標準分壓器上的分電壓Uax的比值即KUAX/Uax。對于Yy接線組別的普通變壓器測試變比時接在電橋上的電壓是高、低壓相電壓的2倍如圖4所示其比值與線電壓比相等也就是電橋平衡時分壓器的比率就是線電壓比。

采用變比電橋能方便地測量三角形D、星形Y聯結的變壓器電壓變比但對Zn型變壓器變比的測試比較困難結合Zn型變壓器的接線原理、結構及相量圖展開分析。3單相測試法由Z型變壓器的結構可知高壓繞組每一相均由兩只在不同鐵芯柱上的高壓線圈聯結而成可以實現分段進行變比測試。即采用單相法變比電橋的II接線方式測試Z型變壓器變比的方法蔡建輝王學錦趙意合黃繼來林盛張威浙江省溫州電力局摘要簡要介紹了Z型變壓器結構、原理通過相量圖分析和現場測試用單相法可實現測試Z型變壓器變比。關鍵詞Z型變壓器相量圖變比試驗方法中圖分類號TM406文獻標志碼B文章編號圖1ZNYnll變壓器高、低壓繞組的聯結圖聯結變壓器的向量圖3變比電橋電源被試變壓器標準分壓器變比電橋AXxaA圖4電橋法測量Yy接線組別變壓器變比電橋變壓器年第01期總第272期行性具體做法為輸入變壓器的檔位及計算變比高壓相電壓與低壓線電壓之比值計算變比等于標準變比/3采用變比電橋的II接法進行試驗數據如表1。5結束語通過對Z型變壓器的結構、接線原理、相量圖分析及結合現場測試的試驗數據理論和實踐證明單相法這種方法完全可以測量Z型變壓器的變比簡便準確、技術可靠且經濟實用無需配備Z型變壓器變比測試儀。

變比試驗數據根據理論分析的測試方法我們對某一新建變電所的一只DSKC-550-80/10接線組別Zny11的接地變高壓側有5個檔位變比分別用單相法測試來驗證理論分析UAN/Uac變比測試等效電路圖n電橋內部變比電橋變比誤差/檔位計算變比表1試驗數據變壓器采用瓦斯保護在一定程度上可以避免由于變壓器內部原因造成故障的擴大對維護人員及時分析和采取措施提供了有效的依據。瓦斯保護具有動作速度快靈敏度高、結構簡單能反映變壓器油箱內部各種類型故障的功能特別是當繞組短路故障初起時鐵芯片接地時其它各種保護裝置難以動作瓦斯保護則非常靈敏對這類故障判斷具有特殊優越性。35kV變電站容量為1000kVA以上油浸式電力變壓器全部裝設瓦斯保護采用具有良好防震性能的QJ-50型瓦斯繼電器（瓦斯繼電器校驗儀）。現就變壓器的瓦斯保護問題進行簡述請指正。1瓦斯保護的工作原理及保護范圍瓦斯保護主要由瓦斯繼電器構成瓦斯繼電器安裝在變壓器油箱與油枕之間的連接管中。變壓器正常運行時瓦斯繼電器內部充滿變壓器油如出現故障時絕緣物或變壓器油分解產生氣體聚集在繼電器容器的上部迫使繼電器浮子下降當浮子降至某一限位時將接點接通發出報警信號或掉閘。若因變壓器漏油而使油面降低時同樣發出報警信號。

變壓器內部發生嚴重故障時將會出現油涌浪現象在管路內產生油流沖擊繼電器的擋板運動當擋板運動到某一限定位置時跳閘接點接通切斷與變壓器聯接的所有電源。由于故障電流的作用使附近的絕緣物或絕緣油分解而產生氣體同時由于氣體上升會引起油流的變化利用這個特點構成的保護稱為瓦斯保護。瓦斯保護的保護范圍是變壓器內部的相間短路匝間短路匝間與鐵芯或外皮短路鐵芯故障油面下降或漏油分接開關接觸不良或?qū)Ь€焊接不良等故障。2動作原因及瓦斯保護整定2.1動作的原因變壓器的輕瓦斯保護一般接于信號表示變壓器變壓器的瓦斯保護王福玲新疆北屯電力工業有限公司摘要該文闡述了油浸式電力變壓器瓦斯保護裝置的工作原理、保護范圍、安全措施、運行狀態和瓦斯保護裝置動作的原因及其事故分析。

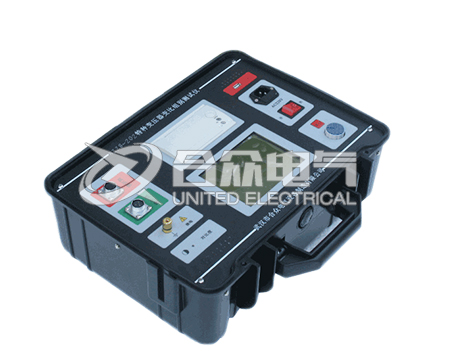

 HZZB-202特種變壓器變比組別測試儀是電力系統及變壓器廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想測試儀。該多功能變比測試儀自動產生幅值穩定、相位恒定的三相、兩相、或單相標準電源。DCBC-H多功能變比測試儀適用用于電力系統的三相變壓器測試，針對Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器也能準確的測量變比及誤差， HZZB-202特種變壓器變比組別測試儀采用了大屏幕液晶顯示，全自動變比測試儀全中文菜單及漢字打印輸出，功能完善，操作方便，是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角差測試的理想測試儀。
