電纜故障概述

電纜故障是指在供電過程中發生干擾、局部電流不均勻、供電不穩定甚至斷電的現象。為確定電纜故障與位置。必須了解電電力電纜的各種參數的分布，并由此來推斷和測試故障點。電纜可看成有許多電阻、電導、和電感等等效元件相連接組成的，這些元件我們把它稱為電纜的分布參數。理論上要求這些參數均勻的分布在整條電纜中，也就是說這些參數與電纜總長要成比例。這些參數不僅適用于兩條線芯之間，而且也使用與線芯于屏蔽之間。

當電纜發生故障時，這些分布參數的變化，在初步確定電纜故障位置時，起重要作用，而起決定最庸的參數是電纜的特征阻抗和它的傳導波速度。電纜的特性阻抗表示導線某一點上特性電壓與特性電流之比，因此它不受位置和時間的限制。只與電纜結構。絕緣材料和導體材料有關。波速度是指脈沖電壓從淡藍一段傳到另一端需要一定時間，是電纜長度與傳播時間之比。由于城市供電電纜不太長，電磁波傳導速度很快，相對于由于材料不同所引起的差別在兩個數量級以上。因此，電纜的傳導速度可近似認為只與電纜的絕緣介質性質有關，而于導體線芯的材料和截面無關。由此，在確定電纜故障位置時，要考慮的主要特性參數是電纜的特性阻抗和電磁波的傳播速度。

較為傳統的初步判斷：使用絕緣兆歐搖表對電纜的本體進行絕緣試驗。如果在運行和測試狀態下的這些電纜特性參數均無變化，即可認為這條電纜無故障，但只要電纜某個位置特性阻抗發生變化，電纜的均勻性就會收到影響，電纜的特性阻抗，以及電磁波在電纜中的傳播波速度就要發生變化，此時電纜就存在故障，是故障電纜。

電纜故障排查

電纜故障的產生一般為：外力破壞（電纜的整體性收到破壞），電纜中間頭、終端頭制作不正確，電纜的附件安裝不規范，以及生產廠家的工藝問題，運行環境等諸多因數導致了大量的各種各樣的綜合故障。

按故障電阻值分為：低阻故障和高阻故障。傳統上把電纜故障點的直流電阻小于電纜特性阻抗稱為低阻故障，反之則稱為高阻故障。

1、接地故障：埋入地下的電力電纜，當電纜絕緣由于各種原因，它的一線芯或數線芯被擊穿后接地，這種故障稱為接地故障，按脈沖反射儀測試波形劃分，一般接地電阻在1KΩ以下為低阻故障，以上為高阻故障。這是電力電纜常見的故障。

2、短路故障：電力電纜線芯之間絕緣完全破損形成短路，或線芯之間電阻一般情況下不小于10Ω。此類故障稱為短路故障。這種故障只要電力電纜質量合格，安裝時沒有出現過機械損傷，作為地埋式電力電纜這種故障出現幾率較小。

3、斷線故障：電力電纜的一線芯或數線芯斷裂而產生的故障，通常是由于電纜線芯被短路電流燒斷或外力破壞引起。在過去的工作經歷中，城市基礎設施反復修改時，由于外力造成的此類故障特別多。但是，由于這類故障比較容易發現，也常常暴露在光天化日之下，容易發現和處理。

4、閃絡故障：電力電纜在進行試驗時，由于絕緣存在間隙放電，造成絕緣擊穿，此為擊穿故障；在某些情況下，絕緣擊穿后又恢復正常，及時提高試驗電壓也不再擊穿，此為封閉性故障，雖然該故障點仍能通電，沒有形成短路，但此時的電纜仍然存在故障。這兩種故障都屬于閃絡故障。該故障大多情況發生在電纜接頭或終端內，主要表現為：當試驗電壓升到某一值時，電纜泄露電流突然升高，并且測量表針呈規律性擺動，降低電壓時現象消失，測量絕緣電阻值仍很高。這類故障也是較多的，但隱蔽性強，特別是有現場電纜接頭時，由于操作不注意，稍微再某個環節不到位，或某個工藝的疏忽，或者水氣沒有清除干凈，絕緣材料含雜質、有氣孔等等原因都會造成這類故障。這類故障隱蔽性較強，一般情況下很難發現，因此這類故障的發現與避免的控制關口就是安裝規程要求的電壓和程序進行實驗檢測，不能有絲毫馬虎，只有這樣才能防患于未然。

在我們實際工作中比較多的是在城市基礎設施改造過程中出現的認為故障，造成電力電纜機械損傷，這種故障都曾經發生，遇到較多的常常屬于前面三種故障。由于城市改建出現的這種故障一般容易檢查發現。但是，如果遇上有人要故意隱瞞事故，這就給故障點的 造成極大地困難。這就常常需要利用電器設備進行檢測，從而發現故障性質以及故障點，及時開展處理工作。

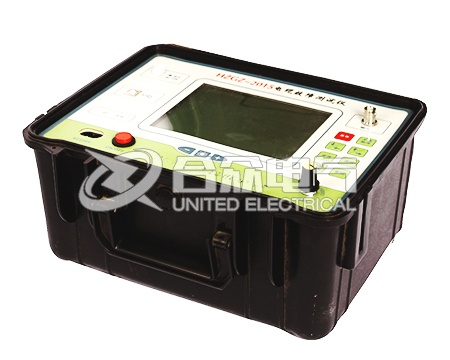

合眾電氣生產的HZGZ-712電纜故障測試儀能迅速準確的找出電纜短路、開路和間接短路故障點的部位。該儀器由主機和附機兩部分組成：主機實際上是一個信號發生器，面板上有mA毫安表一只，阻抗選擇扭一只（設有8W，16W，50W，150W，160W，五檔位）電表靈敏度控制扭一只，電源測試鍵一只，輸出控制和連續、斷續選擇開關一只。開機后主機將產生連續或者斷續蜂音。當電纜有開路或短路故障后，將電纜芯線和外導體分別接在主機輸出接線端子上，電纜另一端拆下分開，若萬用表指針擺動，說明電纜開路，不擺動，證明電纜短路。

用HZGZ-712電纜故障測試儀查找故障，效率更高，非常迅速、準確的找到電纜故障點。用HZGZ-712電纜故障測試儀查找故障點，HZGZ-712電纜故障測試儀是測量電纜故障的一種數字儀表，HZGZ-712電纜故障測試儀利用傳輸線的反射原理，在時域范圍內就可定電纜的故障點。使用方便，測量迅速。直觀、準確、操作簡單?？蓽y電纜的開路、短路及阻抗失配等故障的位置和性質，測量電纜的長度和電纜中信號傳播的速度，對傳輸電視信號的同軸電纜出現的開路、短路和間接短路故障能迅速的判斷出來。
