本文歸納總結了數字兆歐表的正確使用方法及搖表的使用方法，數字兆歐表在工作時,自身產生高電壓,而測量對象又是電氣設備,所以必須正確使用,否則就會造成人身或設備事故。武漢合眾電氣希望廣大用戶，認真閱讀并正確操作兆歐表及搖表。保證測試數值標準有效。合眾電氣推薦使用現代通用數字兆歐表，它的功能及精度和數據的穩定性超過傳統的搖表。以下具體分別介紹絕緣電阻測試儀、數字兆歐表的使用方法及搖表的使用方法。

一、數字兆歐表使用方法

DMG2670數字兆歐表在工作時,自身產生高電壓,而測量對象又是電氣設備,所以必須正確使用,否則就會造成人身或設備事故。使用兆歐表前,首先要做好以下各種準備：

（1）測量前必須將被測設備電源切斷,并對地短路放電,決不允許設備帶電進行測量,以保證人身和設備的安全。

（2）對可能感應出高壓電的設備,必須消除這種可能性后,才能進行測量。

（3）被測物表面要清潔,減少接觸電阻,確保測量結果的正確性。

（4）測量前要檢查數字兆歐表是否處于正常工作狀態,。

（5）數字兆歐表使用時應放在平穩、牢固的地方,且遠離大的外電流導體和外磁場。

做好上述準備工作后就可以進行測量了,在測量時,還要注意數字兆歐表的正確接線,否則將引起不必要的誤差甚至錯誤。 數字兆歐表的接線柱共有三個：一個為“L”即線端,一個“E”即為地端,再一個“G”即屏蔽端（也叫保護環）,一般被測絕緣電阻都接在“L”“E”端之間,但當被測絕緣體表面漏電嚴重時,必須將被測物的屏蔽環或不須測量的部分與“G”端相連接。這樣漏電流就經由屏蔽端“G”直接流回發電機的負端形成回路,而不再流過數字兆歐表的測量機構。這樣就從根本上消除了表面漏電流的影響,特別應該注意的是測量電纜線芯和外表之間的絕緣電阻時,一定要接好屏蔽端鈕“G”,因?yàn)楫?dāng)空氣濕度大或電纜絕緣表面又不干凈時,其表面的漏電流將很大,為防止被測物因漏電而對其內部絕緣測量所造成的影響,一般在電纜外表加一個金屬屏蔽環,與數字兆歐表的“G”端相連。

當用數字兆歐表測電器設備的絕緣電阻時,一定要注意“L”和“E”端不能接反,正確的接法是：“L”線端鈕接被測設備導體,“E”地端鈕接地的設備外殼,“G”屏蔽端接被測設備的絕緣部分。如果將“L”和“E”接反了,流過絕緣體內及表面的漏電流經外殼匯集到地,由地經“L”流進測量線圈,使“G”失去屏蔽作用而給測量帶來很大誤差。另外,因?yàn)椤癊”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低,當數字兆歐表放在地上使用時,采用正確接線方式時,“E”端對儀表外殼和外殼對地的絕緣電阻,相當于短路,不會造成誤差,而當“L”與“E”接反時,“E”對地的絕緣電阻同被測絕緣電阻并聯,而使測量結果偏小,給測量帶來較大誤差。

二、數字兆歐表的正確使用方法

1、測量前必須將被測設備電源切斷，并對地短路放電。決不能讓設備帶電進行測量，以保證人身和設備的安全。對可能感應出高壓電的設備，必須消除這種可能性后，才能進行測量。

2、被測物表面要清潔.減少接觸電阻，確保測量結果的正確性。

3、測量前應將兆歐表進行一次開路和短路試驗，檢查兆歐表是否良好。即在兆歐表未接上被測物之前.搖動手柄使發電機達到額定轉速(120r/min)，觀察指針是否指在標尺的“∞”位置。將接線柱“線(L)和地(E)”短接，緩慢搖動手柄，觀察指針是否指在標尺的“0”位。如指針不能指到該指的位置，表明兆歐表有故障.應檢修后再用。

4、兆歐表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。

5、必須正確接線。兆歐表上一般有三個接線柱，其中L接在被測物和大地絕緣的導體部分，E接被測物的外殼或大地。G接在被測物的屏蔽上或不需要測量的部分。測量絕緣電阻時，一般只用“L”和“E”端.但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時，就要使用“G”端，并將“G”端接屏蔽層或外殼。線路接好后，可按順時針方向轉動搖把.搖動的速度應由慢而快，當轉速達到每分鐘120轉左右時(ZC-25型)，保持勻速轉動，1分鐘后讀數.并且要邊搖邊讀數.不能停下來讀數。

注意：當用兆歐表搖測電器設備的絕緣電阻時，一定要注重“L”和“E”端不能接反。正確的接法是：“L”線端鈕接被測設備導體，“E”地端鈕接地的設備外殼.“G”屏蔽端接被測設備的絕緣部分。假如將“L”和“E”接反了，流過絕緣體內及表面的漏電流經外殼匯集到地.由地經“L”流進測量線圈.使“G”失去屏蔽作用而給測量帶來很大誤差。另外，因?yàn)椤癊”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低。當兆歐表放在地上使用，采用正確接線方式時，“E”端對儀表外殼和外殼對地的絕緣電阻，相當于短路，不會造成誤差，而當“L”與“E”接反時.“E”對地的絕緣電阻同被測絕緣電阻并聯。而使測量結果偏小，給測量帶來較大誤差。

6、搖測時將兆歐表置于水平位置，搖把轉動時其端鈕間不許短路。搖動手柄應由慢漸快，若發現指針指零說明被測絕緣物可能發生了短路，這時就不能繼續搖動手柄.以防表內線圈發熱損壞。

7、讀數完畢.將被測設備放電。放電方法是將測量時使用韻地線從兆歐表上取下來與被測設備短接一下即可(不是兆歐表放電)。

三、圖解電工搖表使用方法

用于測量高值電阻和絕緣電阻的儀表叫做搖表，現在新型產品通常稱為絕緣電阻測試儀或者絕緣電阻表，有時也稱為兆歐表。其中老款搖表的外形如下右圖所示：搖表（絕緣電阻表）主要結構是由手搖發電機、電磁式無機械反作用的表頭組成，對外有接線柱（L：線路段、E：接地端、G：屏蔽端）。新型的絕緣電阻測試儀通常和數字萬用表差不多的外形。

搖表（絕緣電阻表）的工作原理如下圖所示，它的磁電式表頭有兩個互成一定角度的可動線圈，裝在一個有缺口的圓柱鐵芯外面，并與指針一起固定在一轉軸上，構成表頭的可動部分，被置于永久磁鐵中，磁鐵的磁極與鐵芯之間的氣隙是不均勻的。由于指針沒有阻尼彈簧，在儀表不用時，指針可以停留在任何位置。

搖動手柄，直流發電機可輸出電流，其中，一路電流I1流入線圈1和被測電阻Rx的回路，另一路的電流I2流入線圈2與附加電阻Rf回路，設線圈1的電阻為R1，線圈2的電阻為R2，根據歐姆定律有：

I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）

處在磁場中的通電線圈受到磁場力的作用，使線圈1產生轉動力矩M1，線圈2產生轉動力矩M2，由于兩線圈繞向相反，從而M1與M2方向相反，兩個力矩作用的合力矩使指針發生偏轉。在M1=M2時，指針靜止不動，這時指針?biāo)赋龅木褪潜粶y(cè)設備的絕緣電阻值。當Rx斷開時（即X=∞（無窮大）），I1=0，M1=0，指針在M2的作用下向左偏轉，最后指向標尺度Rx=∞處，若將Rx短接（即Rx=0），此時I1最大，M1最大，使指針順時針方向偏轉，指針指到標尺度的Rx=0處。根據此原理可以檢驗搖表的好壞。首先說下?lián)u表的選用，對于額定電壓500伏一下的設備，選用500伏或1000伏的搖表（兆歐表），額定電壓在500伏以上的選用1000伏~2500伏的兆歐表。

四、搖表的使用方法

搖表（兆歐表）有三個測量端鈕，一個線路端鈕（L），另一個是接地端鈕（E），還有一個為屏蔽端鈕（G）。一般測量照片或電力線路對地的絕緣電阻時，只用L和E端，接線如下左圖所示?！癓”端接到被測設備的“火”或“相端”，“E”端接到被測設備的“地”端。在測量電纜對地絕緣電阻時或被測設備的漏電流嚴重時，使用“G”端鈕。如下右圖所示為測量電纜絕緣電阻接線圖。

線路接好后，可按順時針方向轉動搖表的發電機搖把，使發電機轉子發出的電壓供測量使用。搖把的轉速應由慢而快，當轉速達到一定值時，要保持轉速均勻穩定。（一般普通搖表轉速為120轉左右），當搖表的發電機轉速穩定后，表盤上的指針也穩定下來，這時表針指示的數值就是所測得的絕緣電阻值。

五、電子式絕緣兆歐表于手搖絕緣搖表的區別：

1、電子式絕緣兆歐表：每塊表有2個或2個以上的額定電壓；手搖表：只有一個

2、電子式絕緣兆歐表：穩定自身產生個額定電壓，輸出電壓穩定；手搖式絕緣搖表：120轉/分轉速人工產生一個額定電壓，輸出電壓在轉速相對穩定時穩定。

3、電子式絕緣兆歐表：測試方便，精度高，自動化程度高；手搖式絕緣搖表：人為造成精度誤差大，操作極不方便

4、電子式絕緣兆歐表：測各種絕緣參數R15s、R60s、R10min、吸收比、極化指數時很方便；手搖式絕緣搖表：測吸收比要手搖1分鐘，測極化指數要手搖10分鐘；

5、電子式絕緣兆歐表：不怕短路測試，不怕被測試品電流反擊，自動對被測試品放電；手搖式絕緣搖表：不具備此功能。

6、電子式絕緣兆歐表：體積小，重量輕，便于攜帶，經久耐用，三年免費維修；手搖式絕緣搖表：笨重，一年保修。

電子絕緣電阻表暢銷國內外市場，全國各行業均有使用，特別是電力系統，要求測試吸收比，使用電子式極為方便，另外電子式高壓、高阻、抗干擾，不怕反擊和自動放電等功能，極大方便現場使用。

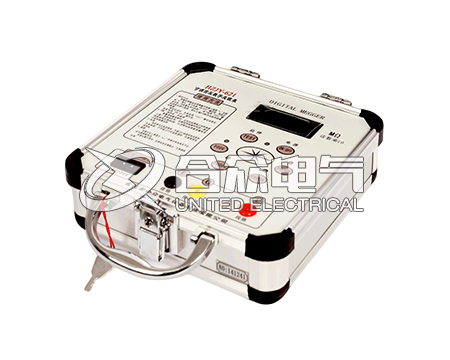

相關產品推薦：HZJY-621可調高壓數字兆歐表
