一、產品概述：

調頻式串聯諧振耐壓裝置 HZBP-DL-1024kVA/64-512kV，滿足220kv支柱絕緣子、隔離開關和GIS的交流耐壓試驗，試驗電壓450kV。 滿足110kV主變交流耐壓試驗，35kV交流耐壓試驗。滿足110kV支柱絕緣子，隔離開關和GIS的交流耐壓試驗，試驗電壓256kV。滿足35kV及以下電纜、開關、絕緣子試驗。

調頻式串聯諧振耐壓裝置 HZBP-DL-1024kVA/64-512kV，容量110kV,300mm2電纜2500m，電容量≤0.2366μF，試驗頻率為30-300Hz,試驗電壓128kV。試驗電流I=2πfCU試 =2π×40×0.2366×10-6×128×103=7.6A 設計四節電抗器，使用四節電抗器并聯，則電抗器單節為128kVA/64kV/2A/60H，系統總?cè)萘繛?024kVA。

二、產品功能參數：

1. 額定容量：1024kVA;

2. 輸入電源：380V電壓，頻率為50Hz;

3. 額定電壓：64、128、256、512kV;

4. 額定電流：16、8、4、2A;

5. 工作頻率：30-300Hz;

6. 波形畸變率：輸出電壓波形畸變率≤1%;

7. 工作時間：額定負載下允許連續60min;過壓1.1倍3分鐘;

8. 溫 升：額定負載下連續運行60min后溫升≤65K;

9. 品質因素：裝置自身Q≥30(f=45Hz);

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

11. 測量精度：系統有效值1.5級;

三、配置一覽表：

1. 激勵變壓器JLB-60kVA/4/8/16kV，1臺

a) 額定容量：60kVA;

b) 輸入電壓：400V，單相;

c) 輸出電壓：4、8、16 kV

d) 結 構：油式

e) 重 量：約240kg;

2. 變頻電源BPXZ -60kW/380V，1臺

a) 額定輸出容量：60kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：157A

e) 額定輸出電流：157A

f) 輸 出 波 形：正弦波

g) 電壓分辨率： 0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運 行 時 間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫度≤65K;

n) 噪 聲 水 平：≤50dB

1. 高壓電抗器 DK-128kVA/64kV，8節

a) 額定容量：128kVA;

b) 額定電壓：64kV;

c) 額定電流：2A;

d) 電感量：60H

e) 品質因素：Q≥30 (f=45Hz);

f) 結 構：油浸式;

g) 重 量：約180kg;

2. 電容分壓器FRC-520 kV -1000 pF，1套(兩節)

a) 額定電壓：520kV;260kV

b) 高壓電容量：1000pF

c) 介質損耗：tgσ≤0.5%;

d) 分 壓 比：10000：1

e) 測量精度：有效值1.5級;

f) 重 量：約160kg;

3. 電容分壓器FRC-128kv-1000pF，1套

g) 額定電壓：128kV;

h) 高壓電容量：1000pF

i) 介質損耗：tgσ≤0.5%;

j) 分 壓 比：1000：1

k) 測量精度：有效值1.5級;

l) 重 量：約20kg;

4. 補償電容器HZBC-520kv-4000pF(110、220KV開關絕緣支柱用)，1套

m) 額定電壓：520kV;260kV

n) 高壓電容量：4000pF

o) 介質損耗：tgσ≤0.5%;

p) 重 量：約160kg;

7、補償電容器HZBC-128kv-4000Pf(35KV開關絕緣子用)，1套

q) 額定電壓：128kV;

r) 高壓電容量：4000pF

s) 介質損耗：tgσ≤0.5%;

t) 重 量：約60kg;

• 變頻串聯諧振耐壓試驗裝置發貨現場
• 變頻串聯諧振耐壓裝置 12.02發貨
• 變頻串聯諧振發貨現場

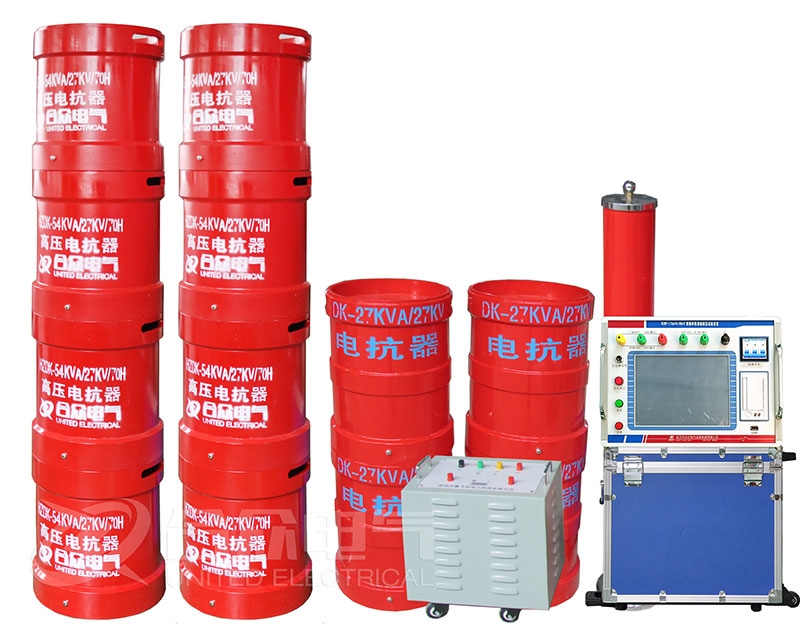

• 串聯諧振耐壓設備 HZBP-DL系列



  注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

  2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
