·引用標準：GB50150，DL/T 474.4-2006，DL/T 596-2005，DL/T849.6-2004
·核心部件采用進口元器件
·智能變頻調諧，即可自動調諧
·電磁兼容設計合理，保護功能完備
·可選配不同的電抗器組合，滿足不同的試驗要求
一、產品概述：
變頻串聯諧振耐壓試驗裝置，適用于各種需要交流耐壓的場合，既能滿足高電壓、大容量的產品耐壓需求，也能滿足小容量、高電壓的耐壓需求。
引用標準：GB50150，DL/T 474.4-2006 ， DL/T 596-2005， DL/T849.6-2004。
變頻串聯諧振是通過勵磁變壓器，電抗器形成串聯回路（L），然后與被試品(C)并聯形成諧振電路，通過調節試驗電源的頻率使回路電感L與試品電容C產生諧振，從而獲取高電壓。變頻串聯諧振試驗裝置由變頻控制單元、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。通過改變電抗器的串并聯來適用于不同的場合。
變頻串聯諧振裝置廣泛應用于電力、鐵路電氣化、鋼鐵、機械、冶金、石油、化工等行業，適用于高電壓、大容量的容性試品的交流耐壓試驗。
變頻串聯諧振裝置也廣泛應用于10kV、35kV、110kV、220kV、500kV聚乙烯電力電纜交流耐壓試驗；適用于60kV、220kV，500kVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗。
二、產品特點：
對試驗電源容量要求小，只需傳統工頻耐壓容量的1/Q, Q≥30。多種方式供電，方便現場取電；
可靠性高、穩定性好。核心部件采用進口元器件，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完備，能適用于不同的場合；
智能變頻調諧，即可自動調諧，掃描諧振頻率，也可以手動尋找。系統自動掃描時，從30Hz到300Hz自動掃頻，掃頻完成后，系統根據掃頻結果初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，后精確鎖定諧振頻率；
找到系統諧振頻率，設備可以按照預先設置的分段試驗或單次試驗進行自動升壓，自動完成試驗，并記錄試驗結果。也可以手動調壓，進行耐壓試驗；
當被試品被擊穿的時候，系統失諧，高壓消失，對被試品損害??；
保護功能完善。具備零位保護，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性；
配置靈活，選配不同的電抗器組合，可滿足不同的試驗要求。
|
電壓波形 |
純正弦波，波形畸變率＜1.0% |
|
輸出頻率 |
30～300Hz |
|
工作制 |
連續運行 |
|
品質因素 |
30～80 |
|
輸入工作電源 |
單相380/220V±10%，50Hz；三相380±10%，50Hz |
|
環境溫度 |
－10℃～+50℃ |
|
相對濕度 |
＜95%，無凝露狀況 |
注：1、產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2、了解更多武漢市合眾電氣產品信息請進入產品中心，服務熱線：400-027-8848。

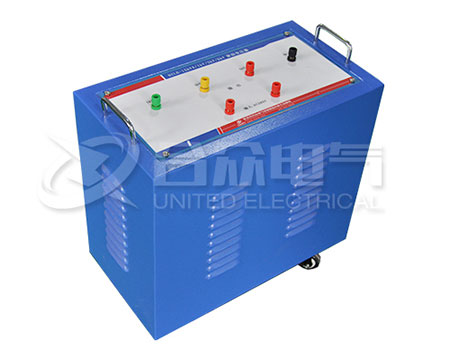

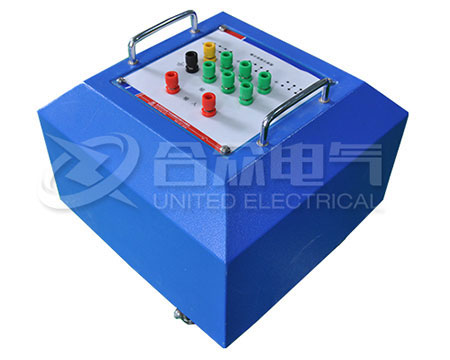

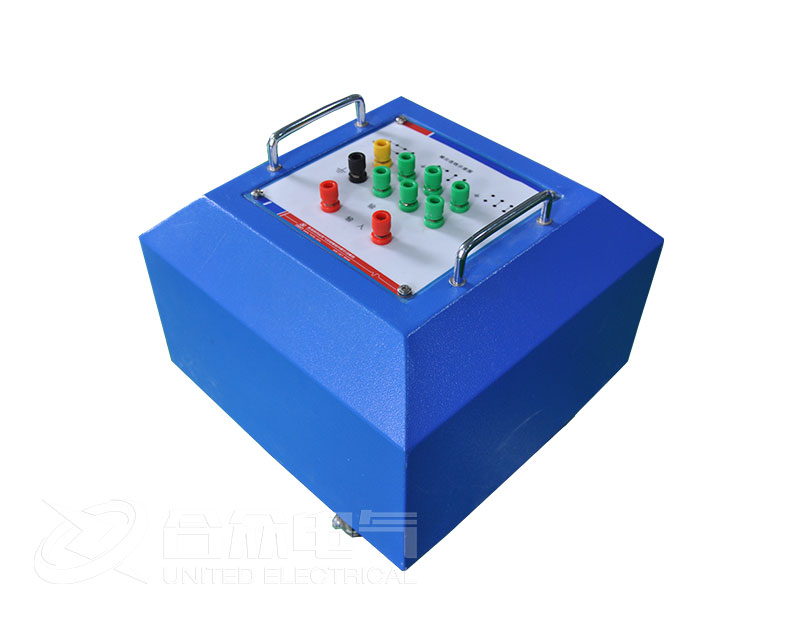

激勵變壓器
激勵變壓器

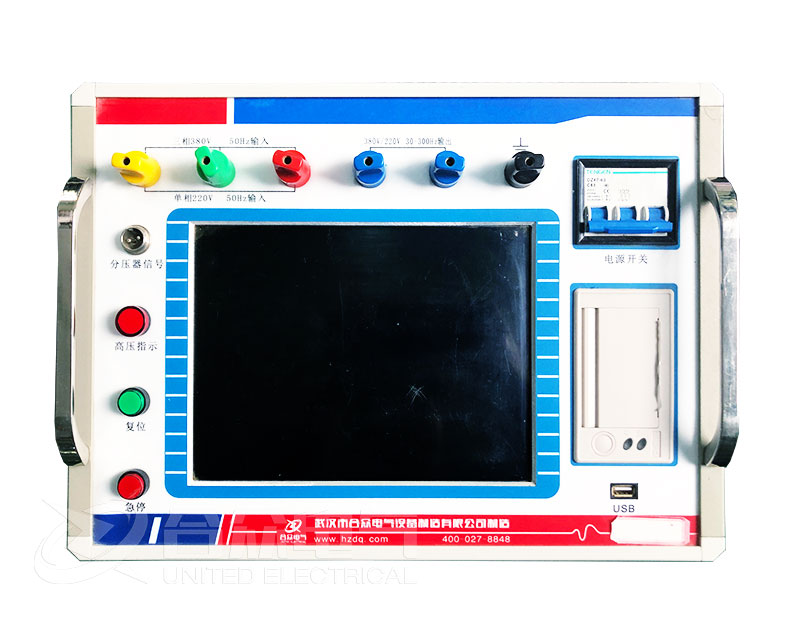

變頻電源控制器

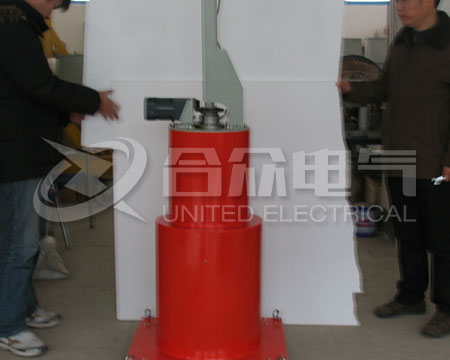

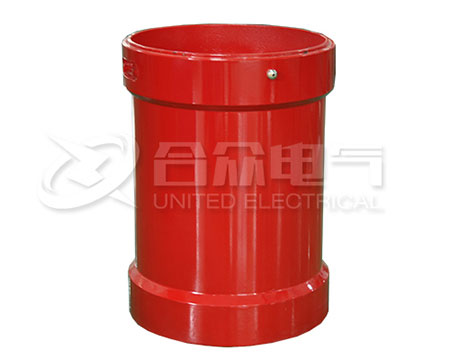

高壓電抗器

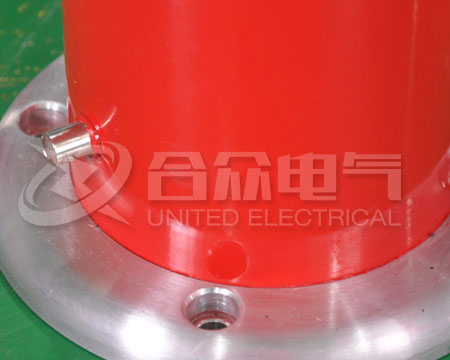

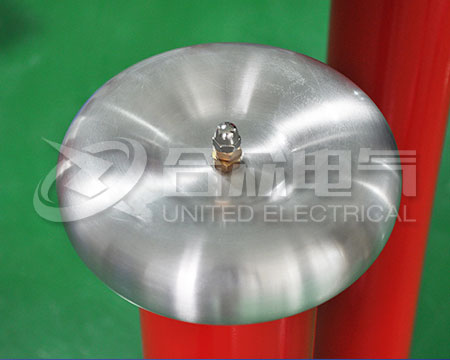

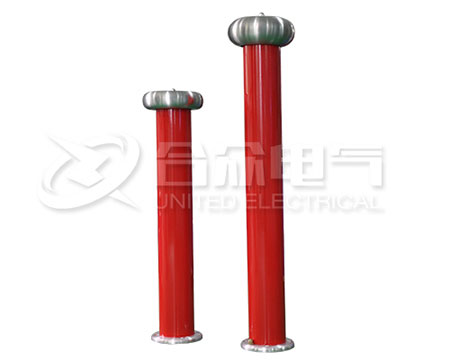

電容分壓器

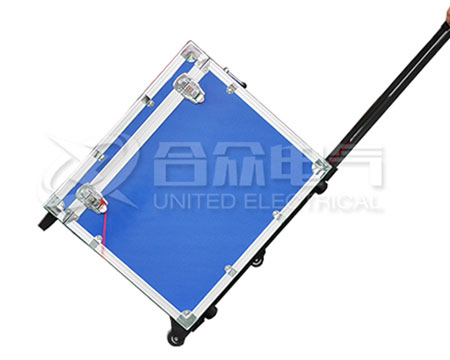

電源便攜箱

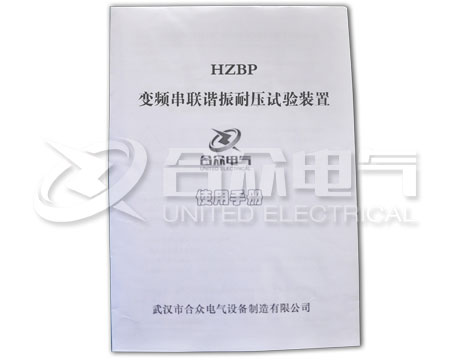

使用手冊
專利證書

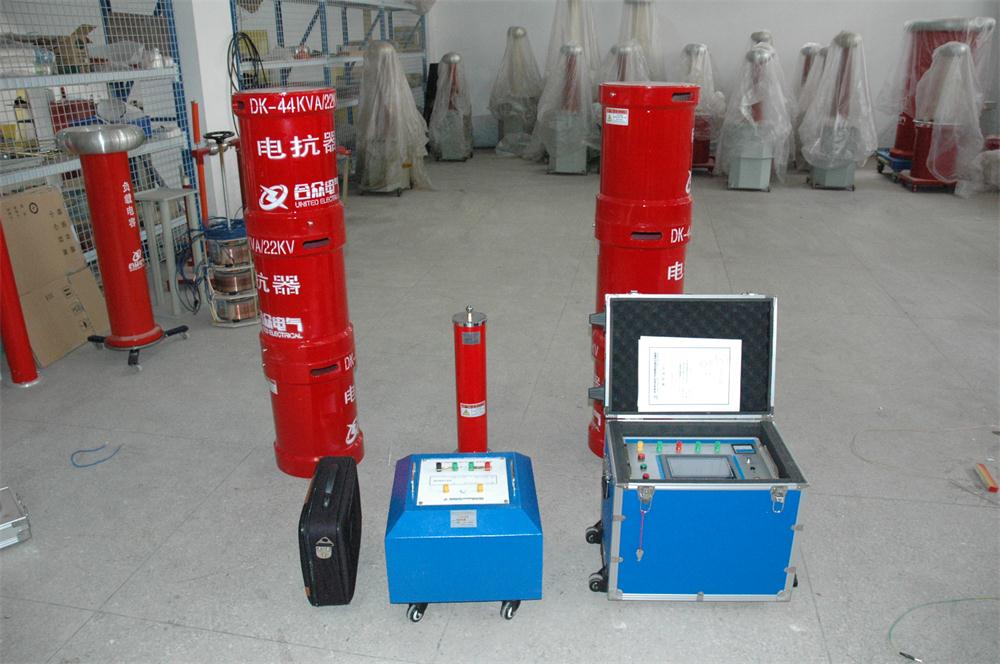

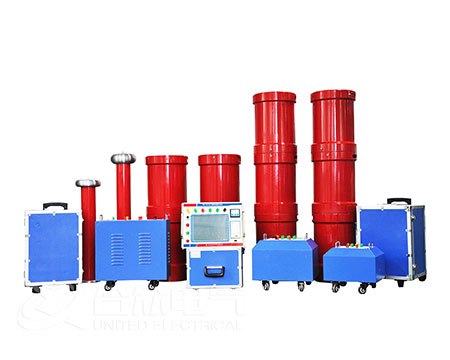

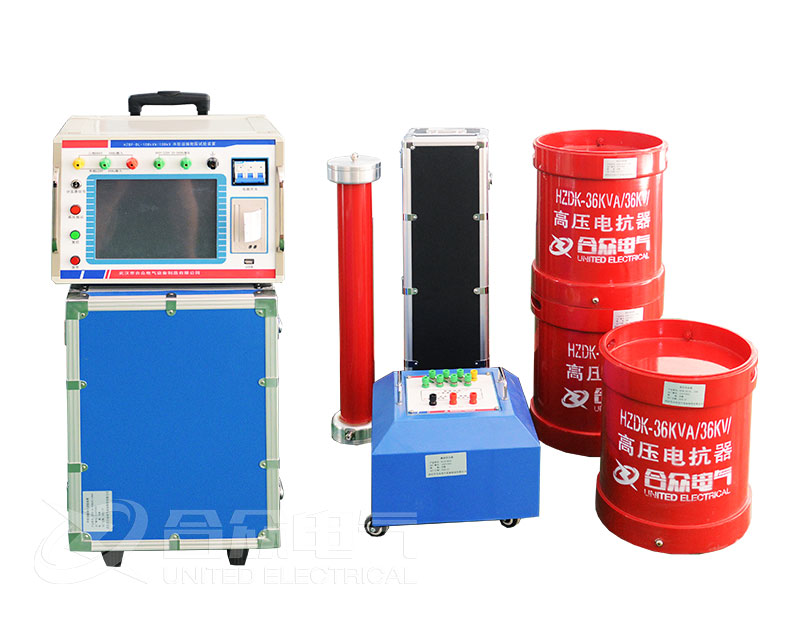

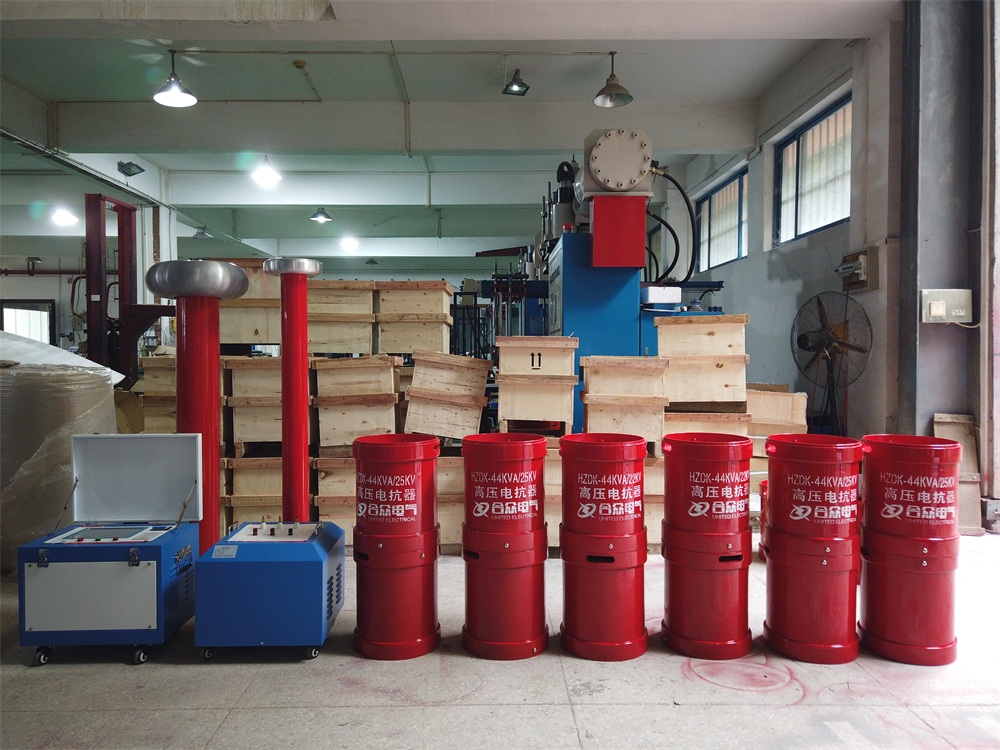

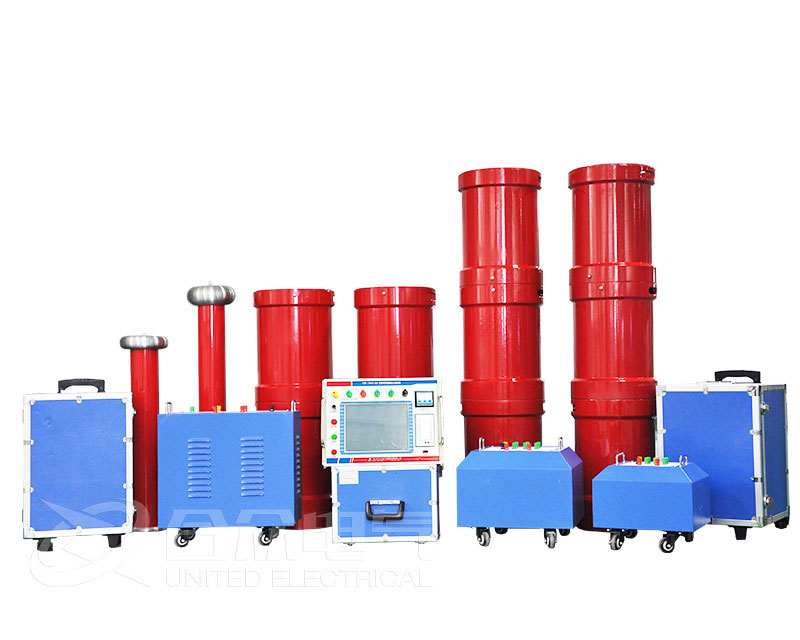

諧振整套
測試端口
輸入端口

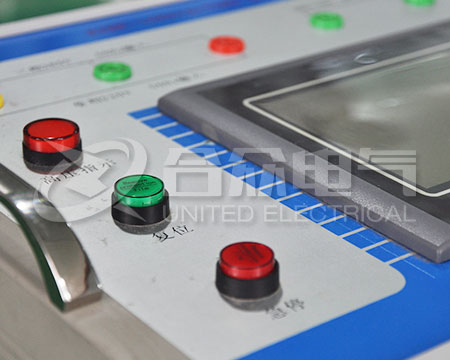

操作按鈕

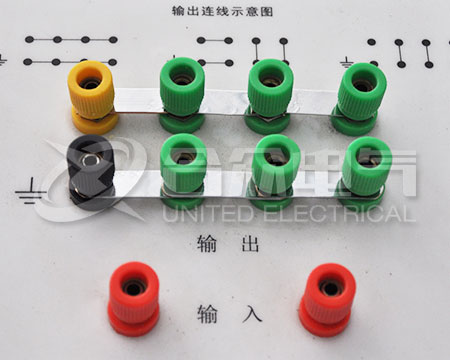

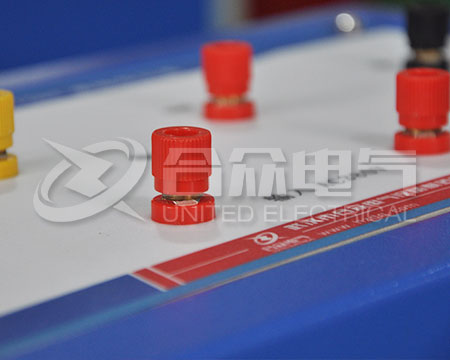

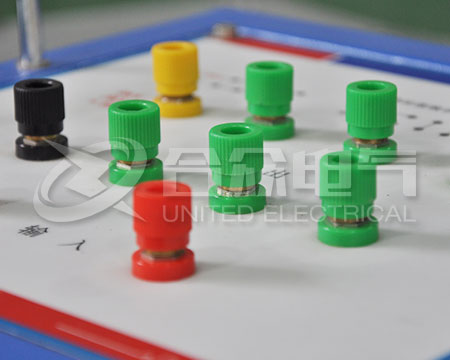

接線柱
連接線
連接端口
多連接方式

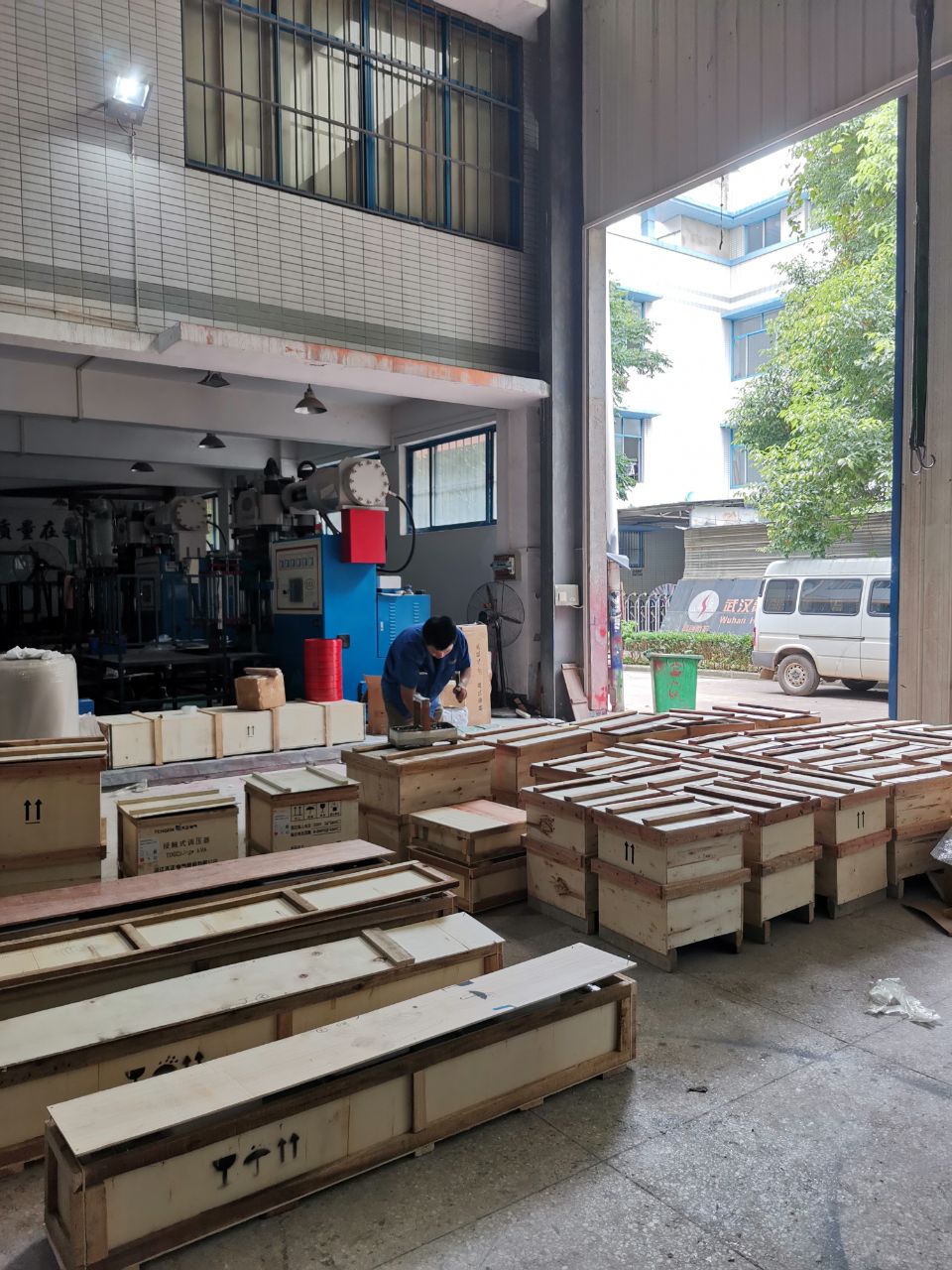

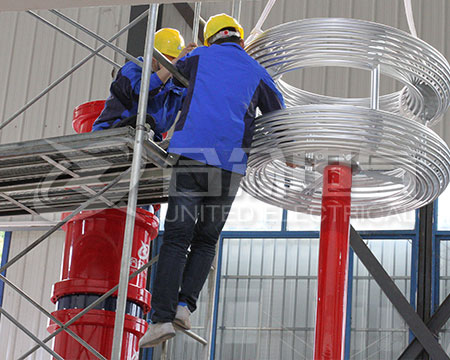

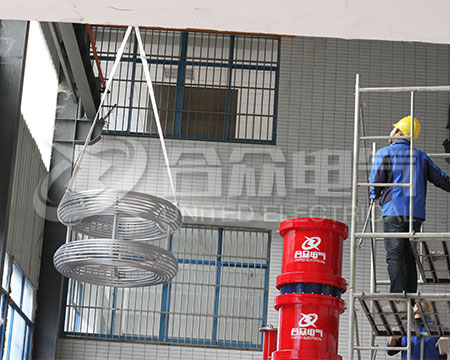

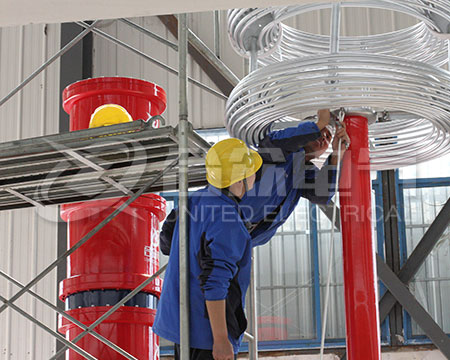

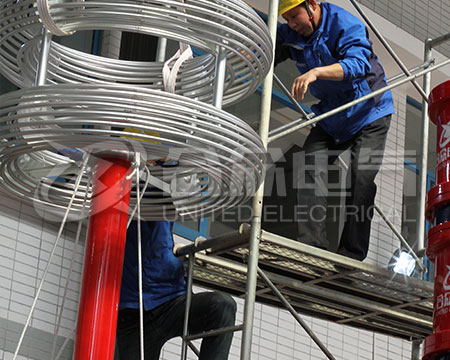

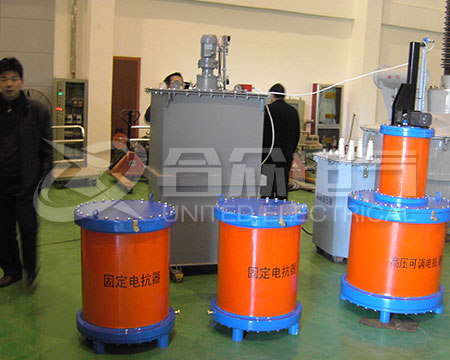

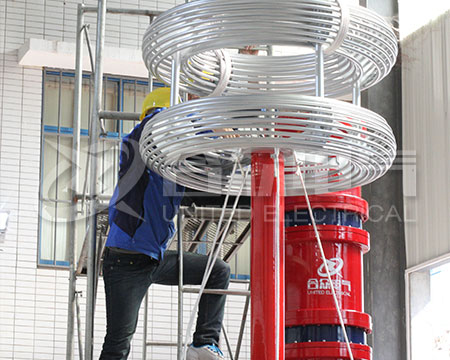

生產現場圖
生產現場圖
生產現場圖
生產現場圖
生產現場圖
生產現場圖
生產現場圖
生產現場圖
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，且我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
