一、產品概述：
互感器綜合特性測試儀，互感器特性綜合測試儀，設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
產品別稱：互感器特性綜合測試儀、互感器伏安特性測試儀、互感器伏安特性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、伏安特性變比極性測試儀、互感器伏安特性變比極性測試儀、伏安特性變比極性綜合測試儀、互感器伏安特性變比極性綜合測試儀、PT伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、CT/PT特性綜合測試儀
互感器特性綜合測試儀主要測試功能：
|
CT（保護類、計量類） |
PT |
|
? 伏安特性（勵磁特性）曲線 |
? 伏安特性（勵磁特性）曲線 |
|
? 自動給出拐點值 |
? 自動給出拐點值 |
|
? 自動給出5%和10%的誤差曲線 |
? 變比測量 |
|
? 變比測量 |
? 極性判斷 |
|
? 比差測量 |
? 比差測量 |
|
? 相位（角差）測量 |
? 相位（角差）測量 |
|
? 極性判斷 |
? 交流耐壓測試 |
|
? 一次通流測試 |
? 二次負荷測試 |
|
? 交流耐壓測試 |
? 二次繞組測試 |
|
? 二次負荷測試 |
? 鐵心退磁 |
|
?二次繞組測試 |
|
|
? 鐵心退磁 |
|
二、產品特點：

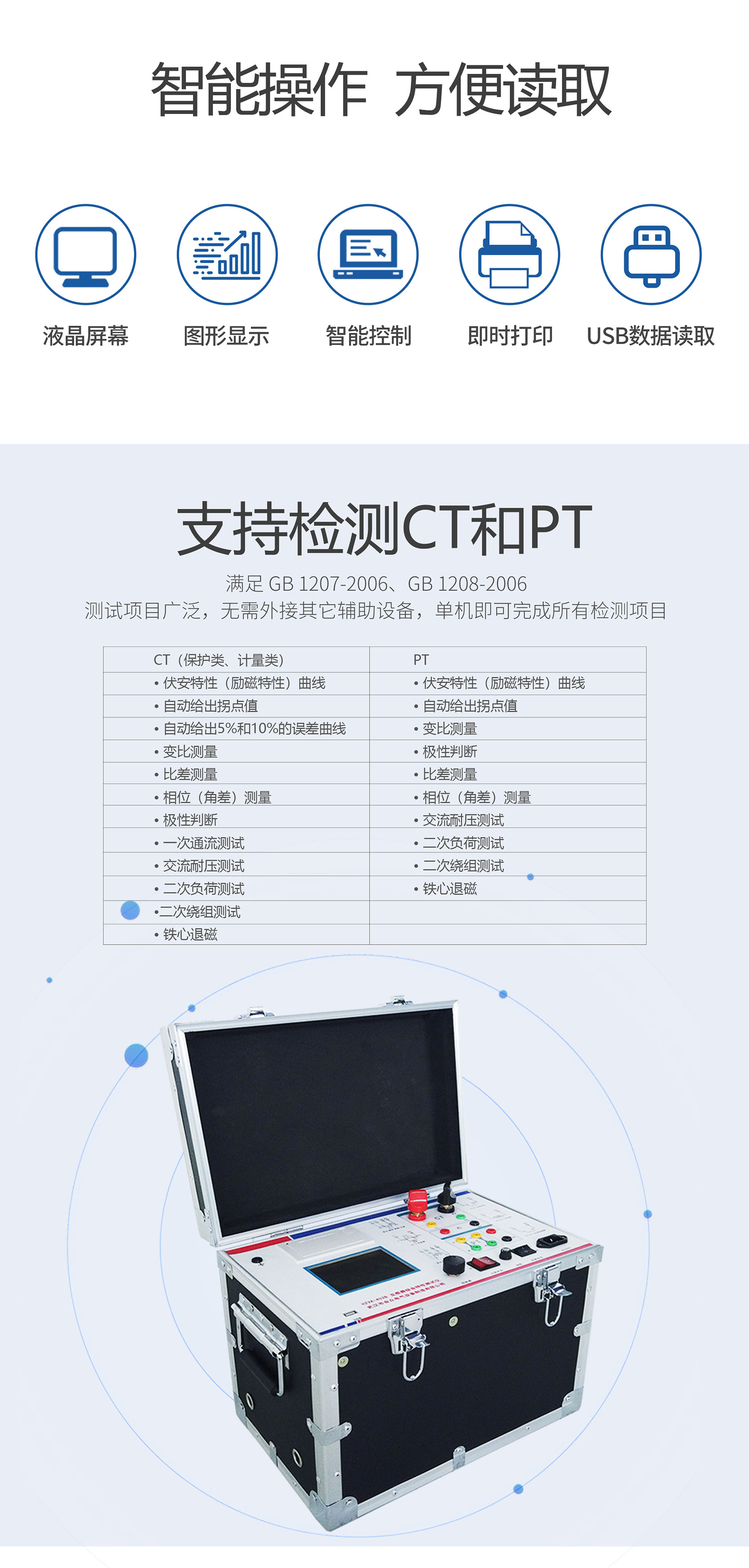

? 支持檢測CT和PT
? 滿足GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.

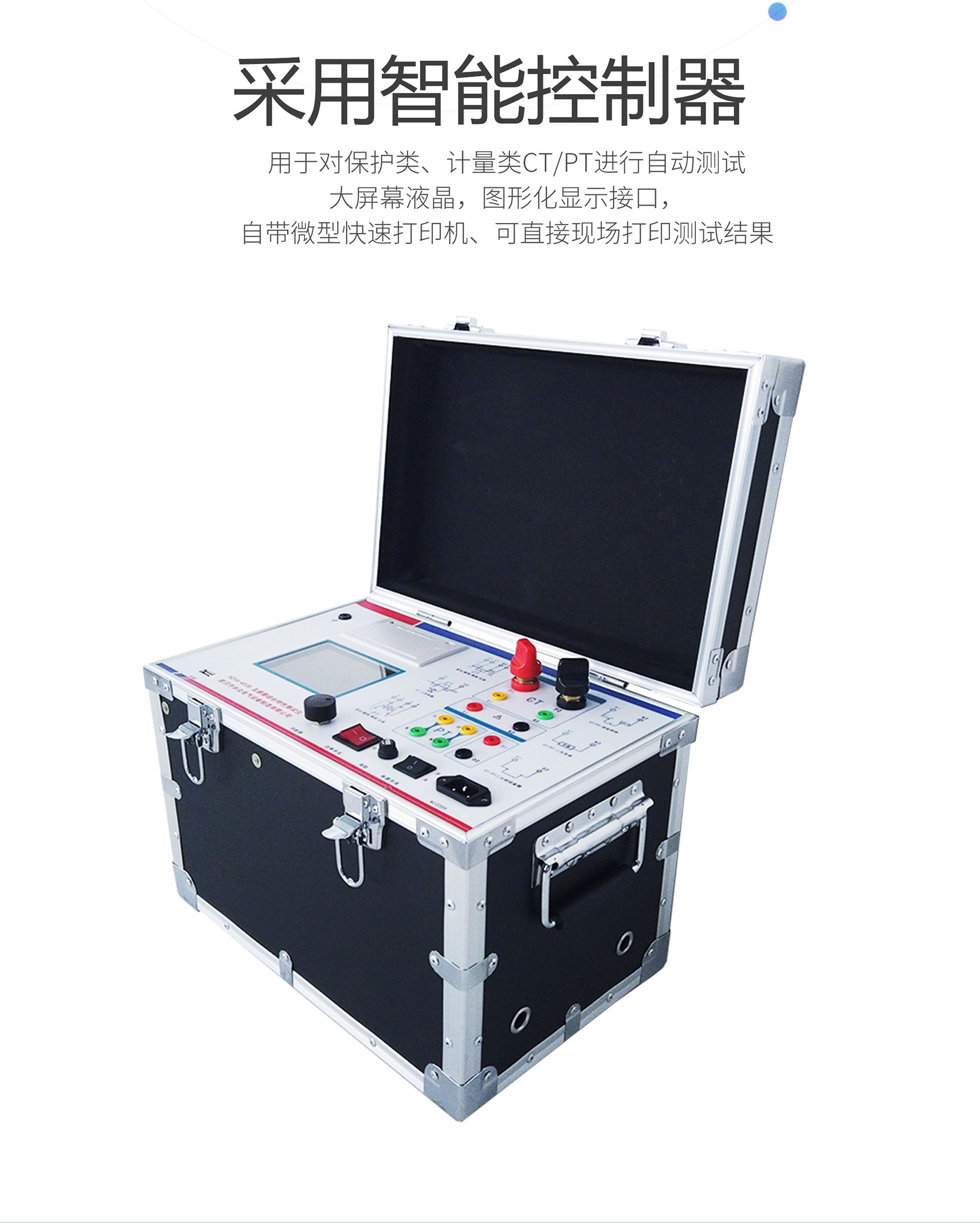

? 采用智能控制器，操作簡單.

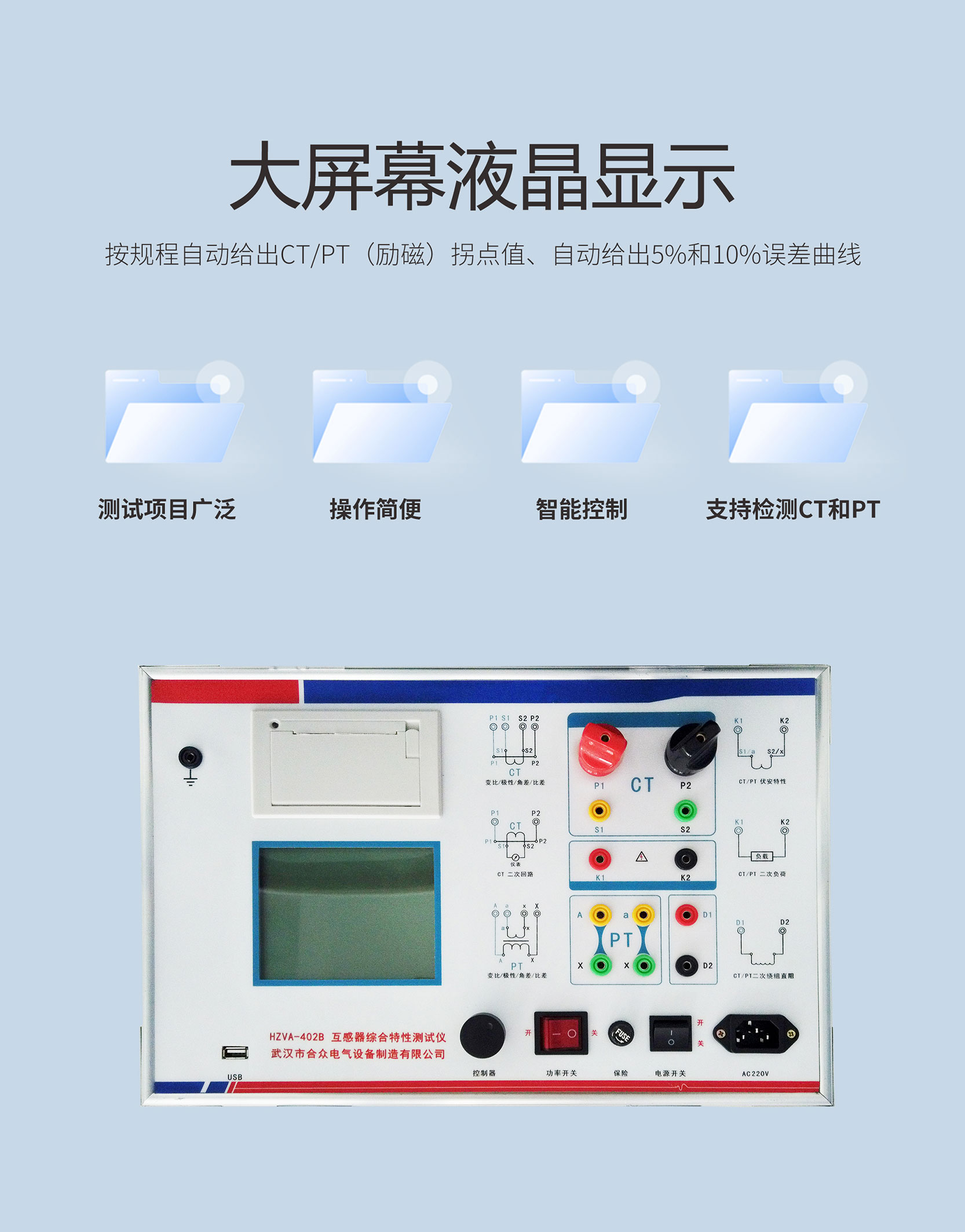

? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
? 小巧輕便≤22Kg，非常利于現場測試。
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10%、50Hz |
|
|
設備輸出 |
0～1000Vrms，5Arms（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 |
|
|
大電流輸出 |
0～600A |
|
|
勵磁精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
二次實際 負荷測量 |
范圍 |
5～1000VA |
|
精度 |
≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA |
|
|
相位測量 （角差） |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
0.05% |
|
CT 變比測量 |
范圍 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～40℃，濕度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |

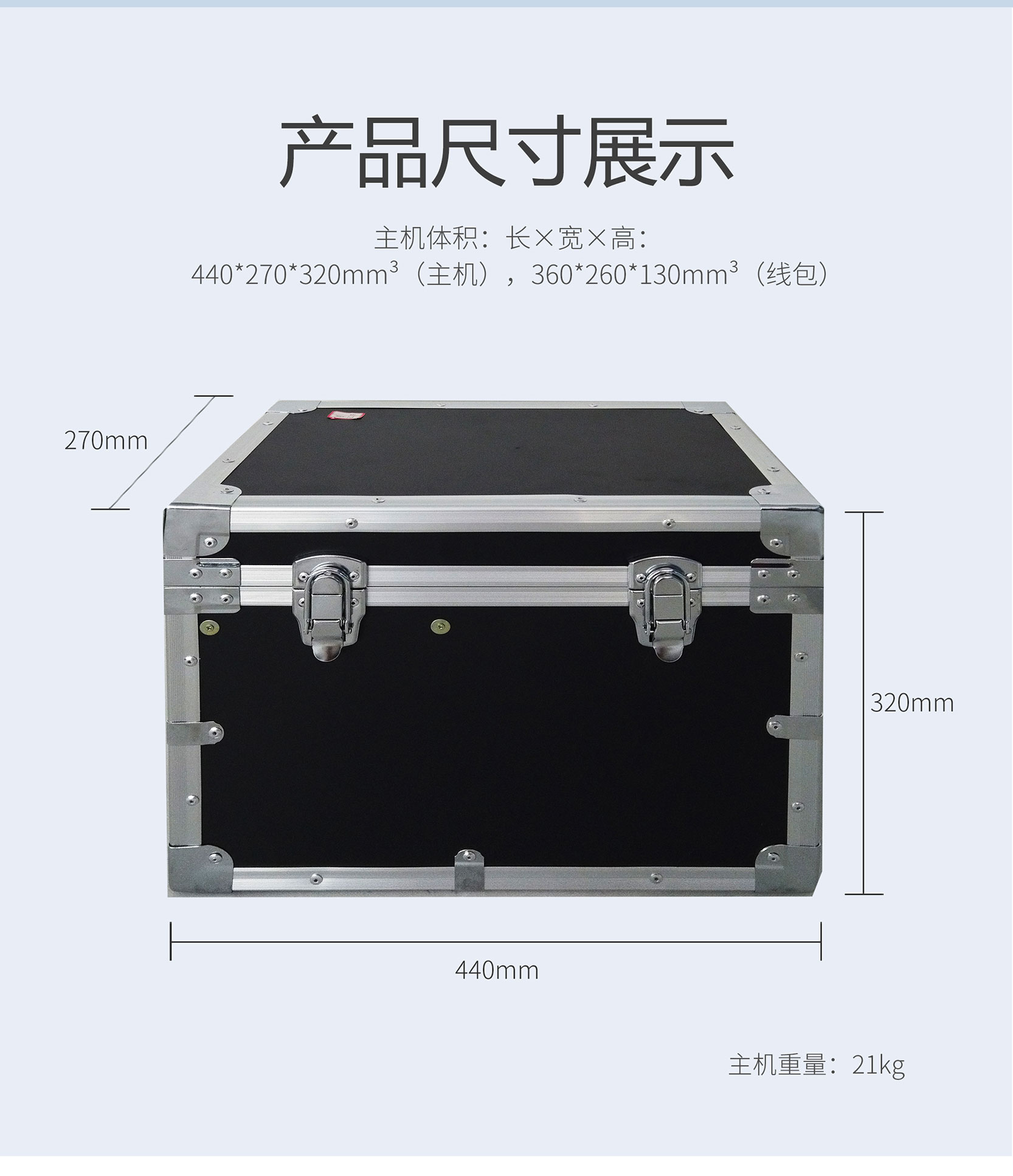

尺寸：410mm×260mm×340mm， 重量：≤22Kg |
|
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們將一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10%、50Hz |
|
|
設備輸出 |
0～1000Vrms，5Arms（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 |
|
|
大電流輸出 |
0～600A |
|
|
勵磁精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
二次繞組 電阻測量 |
范圍 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
二次實際 負荷測量 |
范圍 |
5～1000VA |
|
精度 |
≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA |
|
|
相位測量 （角差） |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
0.05% |
|
CT 變比測量 |
范圍 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～40℃，濕度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：410mm×260mm×340mm， 重量：≤22Kg |
|
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們將一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
更多 互感器綜合特性測試儀 HZVA-402B 互感器特性綜合測試儀 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 互感器綜合特性測試儀 HZVA-402B 互感器特性綜合測試儀 相關技術方案及服務支持。
