高壓配電系統常用的微機繼電保護系統原理及組成

高壓電力系統繼電保護技術的原理是電氣測量器件對被保護對象實時檢測其有關電氣量(電流、電壓、功率、頻率等)的大小、性質、輸出的邏輯狀態、順序或它們的組合,還有檢測其他的物理量(如變壓器油箱內故障時伴隨產生的大量瓦斯和油流速度的增大或油壓強度的增高等)作為繼電保護裝置的輸入信號,通過數學或邏輯運算與給定的整定值進行比較,然后給出一組邏輯信號來判斷相應的保護是否應該啟動,并將有關命令傳給執行機構,由執行機構完成保護的工作任務(跳閘或發出報警信號等)。

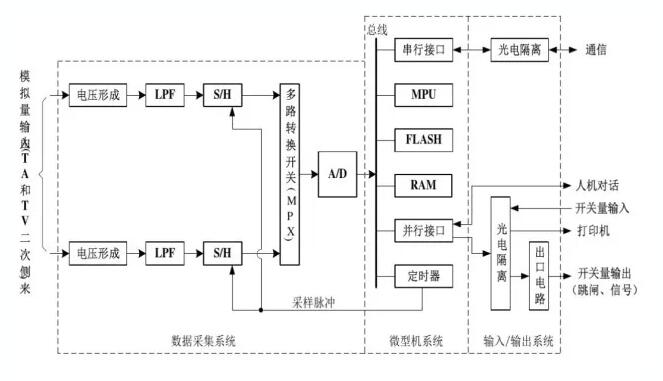

系統工作原理圖:

微機繼電保護系統的硬件組成:

(1)模擬量輸入系統(數據采集系統):包括電壓形成、模擬量信號的濾波、采樣保持、多路轉換(MPX)以及模擬轉換等主要環節,最后完成將模擬量輸入準確地轉換為數字量。

(2)CPU主系統:微處理器、只讀存儲器(ROM)或閃存內存單元、隨機存取存儲器(RAM)、定時器、并行以及串行接口等。微處理器通過執行編制好的程序,完成各種繼電保護測量、邏輯和控制功能。(3).開關量(數字量)輸入/輸出系統:并行接口(PIA或PIO)、光電隔離器件及有觸點的中間繼電器等組成,完成保護的出口跳閘、信號、外部接點輸入及人機對話等功能。

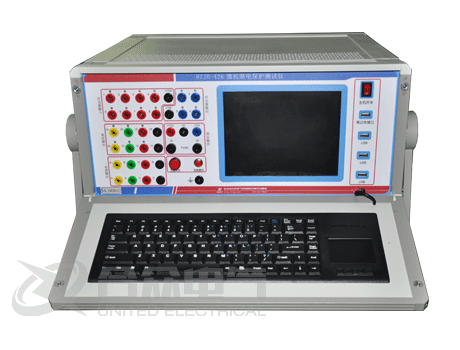

微機繼電保護測試儀

高壓電力系統微機繼電保護系統的作用是專業對電力系統的正常運行工況進行監測顯示,對異常工況進行及時的故障報警、故障診斷或快速切斷異常線路(或設備等)的電力保護系統,進而為用戶的正常生產、生活用電提供保證。

高壓電力系統的微機繼電保護系統特點是:(1).可靠性:繼電保護裝置有非常好的可靠性,不誤動不拒動等。(2).選擇性:正確選擇故障部位,保護動作執行時僅將故障部位從電力系統中切除,保證無故障部分繼續正常安全運行。(3).速動性:快速反應及時切除故障。(4).靈敏性:靈敏性是指電氣設備或線路在被保護范圍內發生短路故障或不正常運行情況時,保護裝置的反應能力。即不論異常點的位置和異常的類型如何,以及異常點是否有過渡元器件,都能正確反應動作。
