雙鉗多功能接地電阻測試儀用雙鉗法測獨立接地體接地電阻的方法

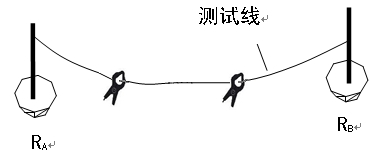

  (1)雙鉗法在測試過程中，一定要有一個有效的閉合回路。解決的辦法是找一個輔助接電極，將被測接地體與接地良好的輔助地(如自來水管等)用連接線連在一起，將二個鉗口鉗入連接線上，(圖所示)：二者間距30cm左右，此時按“雙鉗”鍵，進行雙鉗法測量界面，再按“測試”鍵直接顯示測量結果。測試獨立接地體接地電阻時可根據不同的情況采用不同的測試方法。

  (2)當機房處于低樓層時(一、二層)可采用地樁測試方法，直接測出接地電阻。

  (3)機房處于較高樓層時，(二層以上)，可采用“獨立接地體”測試方法此種方法是基于將自來水管網的接地電阻理論上認為是零歐姆，但實際上是有電阻值的，此時測試分為二步：第一步，按“獨立接地體”測試方法測出RA;第二步，單獨在一樓將自來水管的接地電阻按“地樁”測試方法測出RB(此時自來水管看作獨立接地體)，(RA-RB)即為機房接地裝置的實際接地電阻。

  獨立接地體地阻測量

  (4)雙鉗法測電阻時，如果測量值顯示溢出，則說明被測電阻已超過本儀表的測量范圍或說明鉗口沒有鉗繞任何金屬導體或被測接地線。

  (二)雙鉗多功能接地電阻測試儀地樁法測接地電阻

  采用圖的連接方法。此時按“地樁”鍵，進入地樁法測試界面。再按“測試”鍵可更精確地測量出被測接地體的接地電阻值。

  (三)雙鉗多功能接地電阻測試儀測試結果存儲

  每次測量后，可存貯測量結果。按左移鍵或右移鍵，將光標停在“存儲”上，按“確認”鍵進入存儲功能。輸入要存儲或查看的目號，然后按“確認”即可存儲，例如要將測量數據存儲到第7組內，則將目號調整至007。再按“確認”鍵，進行確認，即可完成存儲。如該目號已存有數據，則原數據被覆蓋。繼續測試，按“確認”鍵，返回測試狀態。本機可存儲200組數據。
