電壓輸入端與表殼之間、鉗形電流互感器(電流鉗)鐵芯與鉗柄及副邊繞組線圈之間能承受 1000V/50Hz、兩
電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗
數字雙鉗相位伏安表線路與外殼之間、兩電壓輸入端之間：≥10MΩ

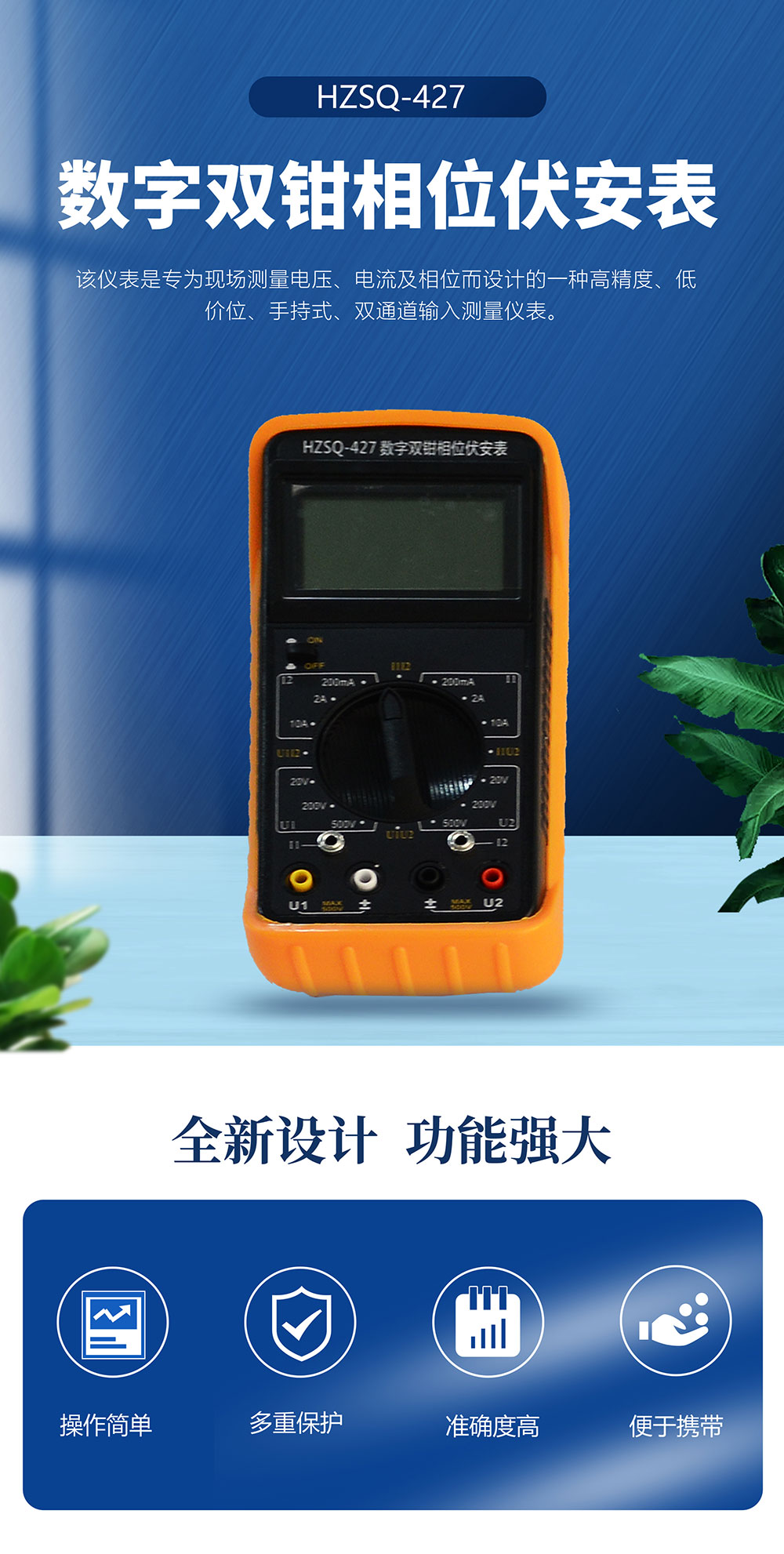

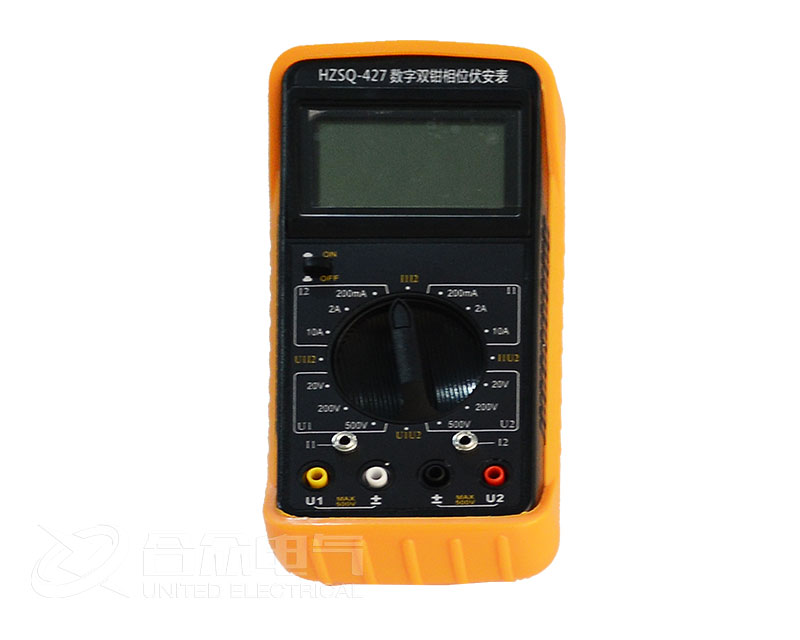

HZSQ-427數字雙鉗相位伏安表，是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量?jī)x表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得更佳視覺效果。數字雙鉗相位伏安表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。執行標準：JJG440-2008。
產品別名： 相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、 雙鉗數字式相位表、雙鉗式伏安相位表、雙鉗伏安相位表、數顯雙鉗相位表。
二、產品特點：
1、耐壓
電壓輸入端與表殼之間、鉗形電流互感器(電流鉗)鐵芯與鉗柄及副邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗
2、絕緣電阻
數字雙鉗相位伏安表線路與外殼之間、兩電壓輸入端之間：≥10MΩ。
|
參比工作條件基本誤差 |
環境溫度 |
(23±5)℃ |
|
環境濕度 |
(45～75)% RH |
|
|
被測信號波形 |
正弦波、β=0.02 |
|
|
被測信號頻率 |
(50±0.2)Hz |
|
|
被測載流導線在鉗口中的位置 |
任意 |
|
|
測量相位時被測信號幅值范圍 |
100～220V、0.5～1.5A |
|
|
外參比頻率電磁場干擾 |
應避免 |
|
|
交流電壓測量基本誤差極限 |
量限 |
20V |
|
200V |
||
|
500V |
||
|
分辨率 |
0.01V |
|
|
0.1V |
||
|
1V |
||
|
基本誤差極限 |
±(1.0%RD+2) |
|
|
輸入阻抗 |
各量限均為2MΩ |
|
|
交流電流測量基本誤差極限 |
量限 |
200mA |
|
2A |
||
|
10A |
||
|
分辨率 |
0.1mA |
|
|
1mA |
||
|
10mA |
||
|
基本誤差極限 |
±(1.0%RD+2) |
|
|
工頻相位基本測量誤差極限（U-U、U-I、I-I） |
范圍 |
0~360° |
|
分辨率 |
1° |
|
|
基本誤差極限 |
±3° |
|
|
測U1-U2相位電壓輸入回路阻抗 |
40KΩ |
|
|
額定工作條件工作誤差 |
環境溫度 |
(0～40)℃ |
|
環境濕度 |
(20～80)% RH |
|
|
被測信號波形 |
正弦波、β=0.05 |
|
|
被測信號頻率 |
(50±0.5)Hz |
|
|
被測載流導線在鉗口中的位置 |
任意 |
|
|
測量相位時被測信號幅值范圍 |
測U1-U2相位時：30V～500V |
|
|
測I1-I2相位時：10mA～10.00A |
||
|
測U1-I2或I1-U2相位時：10V～500V、10mA～10.00A |
||
|
外參比頻率電磁場干擾 |
應避免 |
|
|
額定工作誤差極限 |
在上所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍 |
|
|
其它技術特性 |
顯示位數 |
三位半 |
|
采樣速率 |
3次/秒 |
|
|
電源 |
單個9V迭層電池、電源電流小于5mA |
|
|
外形尺寸 |
表殼尺寸：192×95×55mm3 |
|
|
鉗殼尺寸：140×42×20mm3 |
||
|
鉗口尺寸：Φ7mm×9mm |
||
|
重量 |
表體：280g |
|
|
測量鉗：2×200g |
||
|
儲存條件 |
溫度：－10℃～50℃ |
|
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|

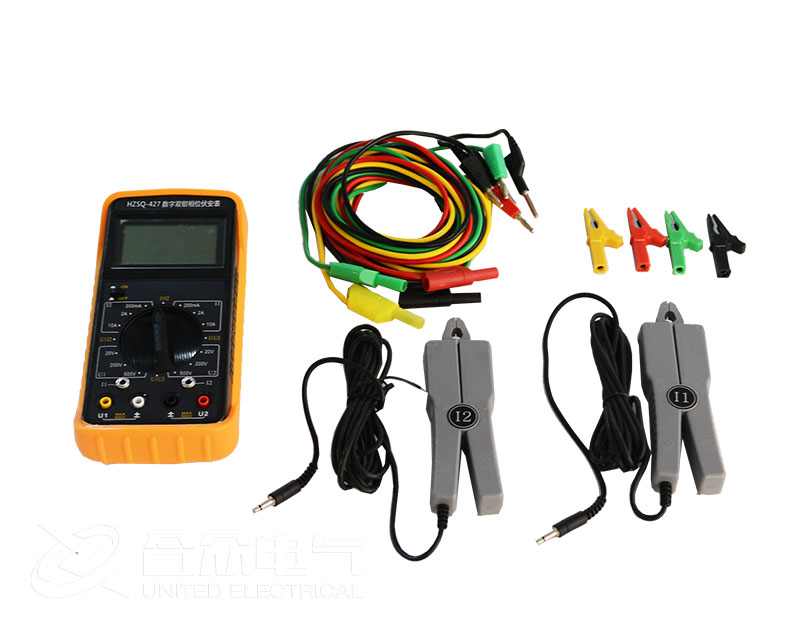

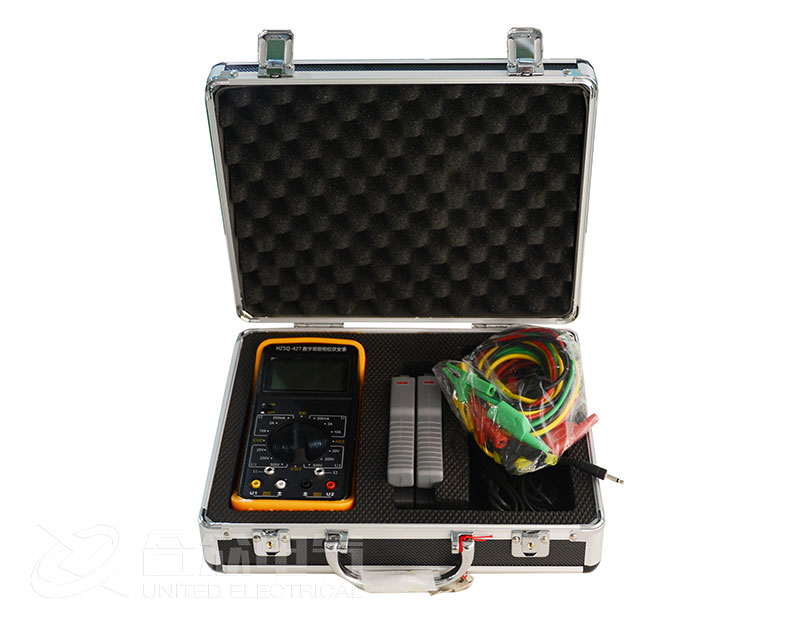

名稱 |
數量 |
單位 |
|
雙鉗相位伏安表 |
1 |
塊 |
|
電流鉗 |
2 |
把 |
|
專用測試線 |
1 |
套 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
