根據試驗回路接入表計的指示進行分析

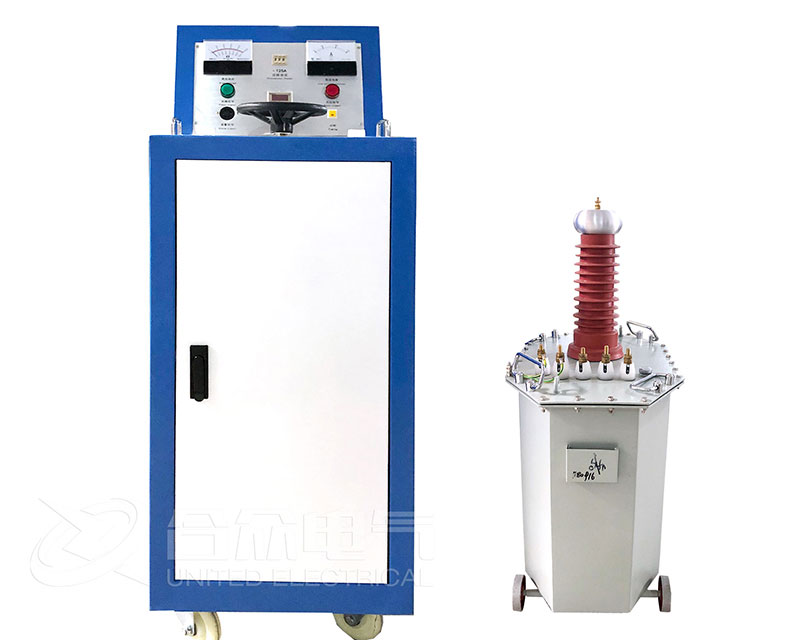

  一般情況下，工頻耐壓試驗裝置面板上的電流表如突然上升，說明被試品擊穿。但當被試品的容抗Xc與試驗變壓器的漏抗X之比等于2時，雖然被試品已擊穿，但電流表的指示不變(因?yàn)榛芈冯娍筙=|Xc-X|，所以當被試品短路Xc=0時，回路中仍有X存在，與被試品擊穿前的電抗值是相等的，故電流表的指示不會發生變化);當Xc與X的比值小于2時，被試品擊穿后，使試驗回路的電抗增大，電流表指示反而下降。

  通常Xc≥X，不會出現上述情況，只有在被試品電容量很大或試驗變壓器容量不夠時，才有可能發生。此時，應以接在高壓端測量被試品上的電壓表指示來判斷，被試品擊穿時，電壓表指示明顯下降。低壓側電壓表的指示也會有所下降。

  根據控制回路的狀況進行分析

  如果工頻耐壓試驗裝置過流繼電器整定適當，在被試品擊穿時，過流繼電器應動作，并使自動控制開跳閘。若動作整定值過小，可能在升壓過程中，因電容電流的充電作用而使開關跳閘;整定值過大時，電流繼電器整定電流過大，即使被試品放電或小電流擊穿，繼電器也不會動作。因此，應正確整定過流繼電器的動作電流，一般應整定為被試品額定試驗電流的1.3倍左右。

  根據被試品的狀況進行分析

  被試品發出擊穿響聲(或斷續放電聲)、冒煙。出氣、焦臭、閃弧、燃燒等，都是不容許的，應查明原因。這些現象如果確定是絕緣部分出現的，則認為是被試品存在缺陷或擊穿。
