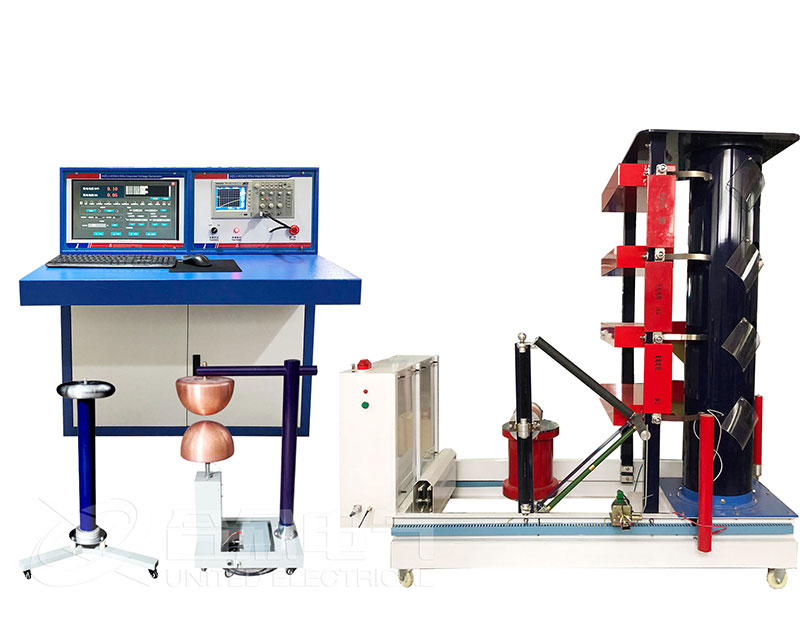

沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生各種電力設備試驗所需要的波形，用于設備的檢測試驗。

  沖擊電壓波形

  沖擊電壓發生器是一種產生脈沖的高電壓發生裝置。起初它只被用于研究電力設備遭受大氣過電壓(雷擊)時的絕緣性能，后來又被用于研究電力設備遭受操作過電壓時的色緣性能。所以對于沖擊電壓發生器，要求不僅能產生出現在電力設備上的雷電波形，還能產生操作過電壓波形。

  沖擊電壓的破壞作用不僅決定于幅值，還與波前陡度有關，對某些設備還要采用截波來進行試驗。此外，沖擊電壓發生器還可以用來作為納秒脈沖功率裝置的重要組成部分，在打功率電子束和離子束發生器以及二氧化碳激光中，可作為電源裝置。

  沖擊電壓試驗系統可發出各種形狀的脈沖波形，但是根據試驗研究的需要，按照有關國際標準和國家標準的規定，主要產生以下幾種沖擊電壓波形：

  1、標準雷電沖擊波形

  2、標準操作沖擊波形

  3、其他特殊的沖擊電壓波形，如特種作沖擊波等。

  對于沖擊電壓波形，主要規定了3個基本參數來描述波形的形狀，即峰值電壓、波頭時間和波尾時間，為主要的波形的參數。

  沖擊電壓發生器作用原理過程可被概括為“電容器并聯充電，而后串聯放電”。由并聯變成串聯是靠一組球隙來達到。要求這組球隙在點火球隙g1不放電時都不放電，一旦點火球隙g1放電，則順序逐個放電。滿足這個條件的，叫做球隙同步好，否則就叫做同步不好。充電電阻R在充電時起電路的連接作用，在放電時又起隔離作用。

  說明一下沖擊電壓發生器的幾項技術指標

  1、沖擊電壓發生器的標稱電壓，發生器每級主電容的標稱充電電壓值與級數的乘積。其值一般為幾百千伏至幾千千伏。

  2、沖擊電壓發生器的標稱能量，發生器主電容在標稱電壓下的總儲存能量。其值一般為幾十千焦至幾百千焦。

  3、沖擊電壓發生器的效率，發生器輸出電壓U2峰值與各級實際充電電壓的總和之比。
