支持檢測CT和PT
無需外接其它輔助設備,單機即可完成所有檢測項目。
自帶微型快速打印機、可直接現場打印測試結果。
一、產品概述:
互感器綜合特性測試儀 HZVA-402D 互感器特性測試儀,設計用于對保護類、計量類CT/PT進行自動測試,適用于實驗室也適用于現場檢測。
產品別稱:互感器伏安特性測試儀、互感器伏安特性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、伏安特性變比極性測試儀、互感器伏安特性變比極性測試儀、伏安特性變比極性綜合測試儀、互感器伏安特性變比極性綜合測試儀、PT伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、CT/PT特性綜合測試儀。
測試儀主要測試功能:
CT(保護類、計量類) |
PT |
? 伏安特性(勵磁特性)曲線 |
? 伏安特性(勵磁特性)曲線 |
? 自動給出拐點值 |
? 自動給出拐點值 |
? 自動給出5%和10%的誤差曲線 |
? 變比測量 |
? 變比測量 |
? 極性判斷 |
? 比差測量 |
? 比差測量 |
? 相位(角差)測量 |
? 相位(角差)測量 |
? 極性判斷 |
? 交流耐壓測試 |
? 一次通流測試 |
? 二次負荷測試 |
? 交流耐壓測試 |
? 二次繞組測試 |
? 二次負荷測試 |
? 鐵心退磁 |
?二次繞組測試 |
|
? 鐵心退磁 |
|
二、產品特點:
支持檢測CT和PT
滿足 GB1207、GB1208等規程要求.
無需外接其它輔助設備,單機即可完成所有檢測項目.
自帶微型快速打印機、可直接現場打印測試結果.
采用智能控制器,操作簡單.
大屏幕液晶,圖形化顯示接口.
按規程自動給出CT/PT(勵磁)拐點值.
自動給出5%和10%誤差曲線.
可保存3000組測試資料,掉電后不丟失.
支持U盤轉存資料,可以通過標準的PC進行讀取,并生成WORD報告.
小巧輕便≤22Kg,非常利于現場測試。
項 目 |
參 數 |
|
工作電源 |
AC220V±10% 、50Hz |
|
設備輸出 |
0~2500Vrms, 5Arms(20A峰值) 注:0~5A為真實值,大于5A~20A為計算值 |
|
大電流輸出 |
0~1000A |
|
勵磁精度 |
≤0.5%(0.2%*讀數+0.3%*量程) |
|
二次繞組 電阻測量 |
范圍 |
0.1~300Ω |
精度 |
≤0.5%(0.2%*讀數+0.3%*量程) |
|
二次實際 負荷測量 |
范圍 |
5~1000VA |
精度 |
≤0.5%(0.2%*讀數+0.3%*量程)±0.1VA |
|
相位測量 (角差) |
精度 |
±4min |
分辨率 |
0.1min |
|
比差 |
精度 |
0.05% |
CT 變比測量 |
范圍 |
≤25000A/5A(5000A/1A) |
精度 |
≤0.5% |
|
PT 變比測量 |
范圍 |
≤500KV |
精度 |
≤0.5% |
|
工作環境 |
溫度:-10℃ ~ 40℃,濕度:≤90%,海拔高度:≤1000m |
|

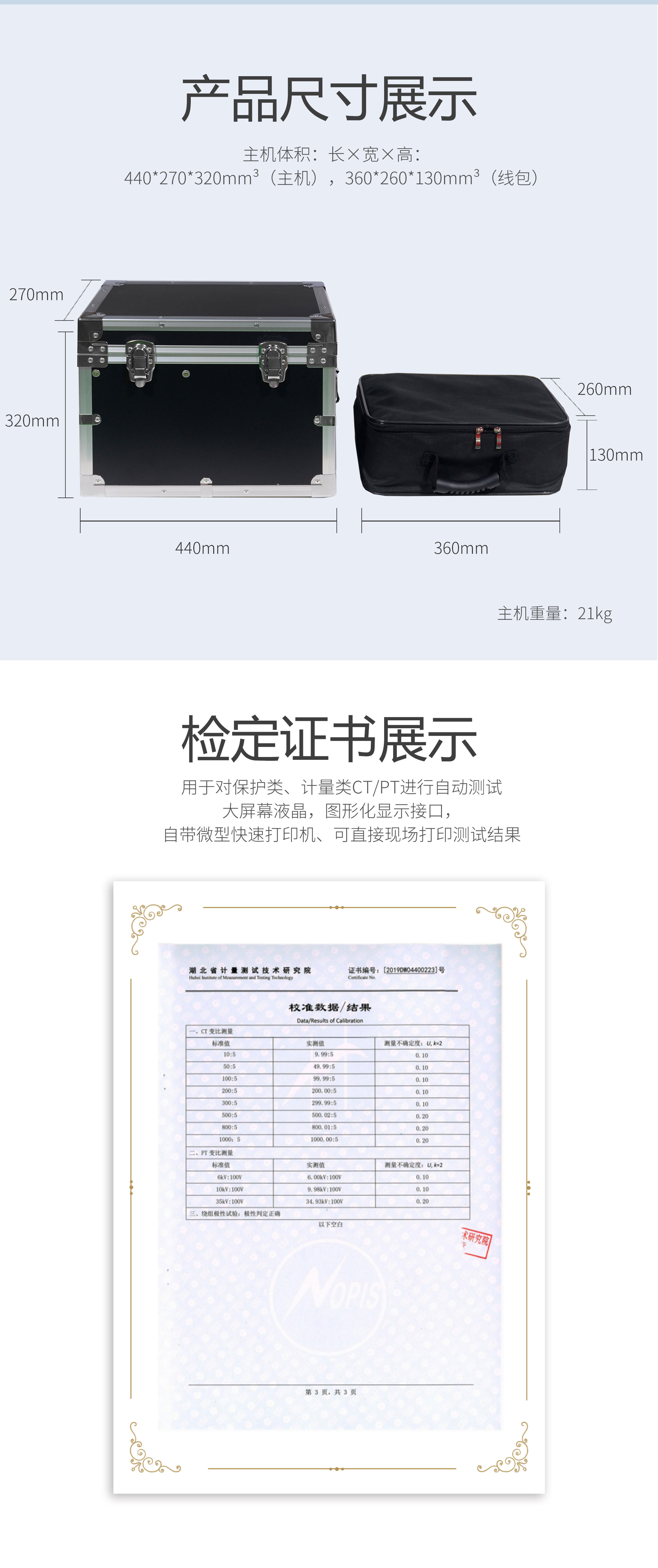

尺寸、重量 |
尺寸:410mm × 260mm × 340mm , 重量:≤22Kg |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造,并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務,我們將一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取,我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標,制定了"規范管理制度,嚴格過程控制,保證產品質量,服務顧客滿意"的質量方針,多年來堅持"用戶第一"的原則,構建良好的銷售、售后服務體系,為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是:“3個月內包退,1年內包換、3年免費維修,終身維護”。在未來的日子里,我們將一如既往的堅持三類星級服務!
注:產品詳細信息以實物為準,請購買前與銷售人員進行確認,具體型號參數請參考說明書。
