低壓耐壓測試儀使用前的準備工作

1、接通電源，使“電源”開關置于“開”的位置。

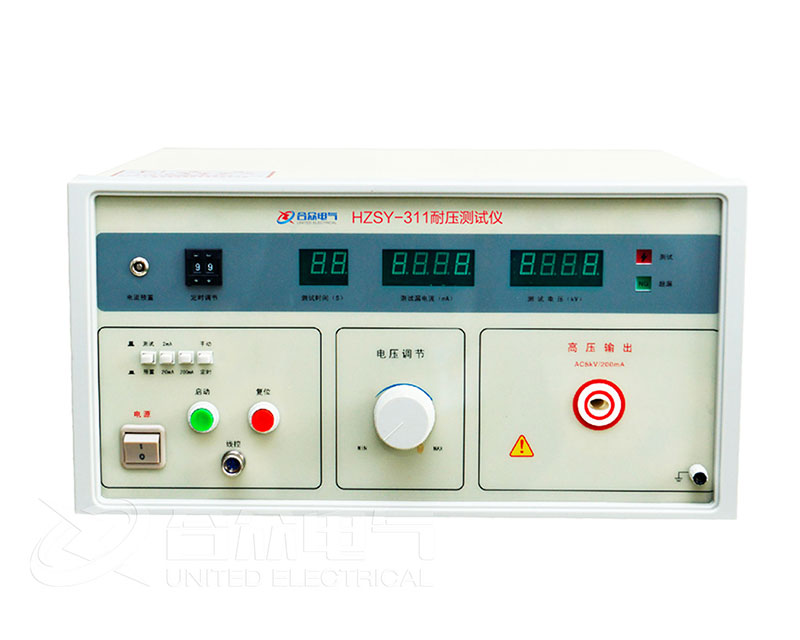

a. 數顯式：

此時，顯示輸出電壓、漏電流和時間的數碼管及各“測試單位”指示符號應亮。

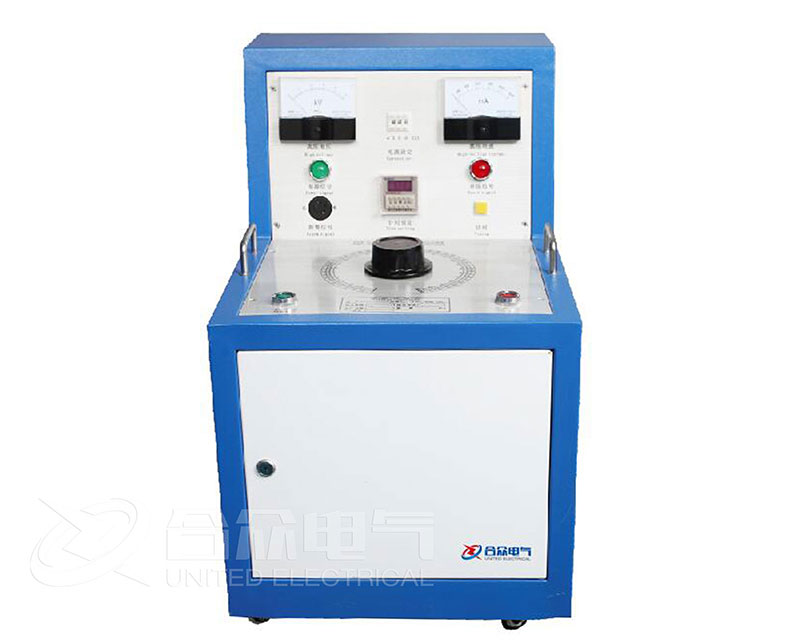

b、指針式：

此時，“電源”指示燈應亮。

2、逆時針旋轉“電壓調節”旋鈕到底，各示值均為零，則便攜式耐壓測試儀處于初始狀態。

低壓耐壓測試儀現場的操作步驟：

1、在確定儀器輸出電壓示值為“0”，測試燈“熄滅”狀態下將高壓測試線（紅色）一端插入便攜式耐壓測試儀的相對應（AC或DC）高壓輸出端，另一端與被測物的電源輸入端或其他帶電部件相連接。再將另一根測試接地線（黑色）一端插入便攜式耐壓測試儀的接地端并鎖緊，另一端與被測物的外殼（金屬）或電源輸入端的地線端相連（若被測物與大地或地線相連，則便攜式耐壓測試儀接地端必須與它連在一起）。



2、按下“啟動”按鈕，“測試”指示燈亮，電壓示值為當前試驗電壓值，漏電流示值為被測物上當前漏電流值，如被測物為合格品，試驗時間一到，無聲光報警聲，同時便攜式耐壓測試儀自動切斷輸出電壓；如被測物在試驗時間內不合格，則“報警”燈亮，蜂鳴器發出報警聲，低壓耐壓測試儀自動切斷輸出電壓，可按下“復位”按鈕，消除報警。

3、用線控端子進行耐電壓測試（面板上“啟動”、“復位”按鈕失效，）“定時”鍵置于“關”位置。

a、另購線控測試棒一付，將黑色接地線一端插入儀器接地接線柱，另一端夾住被測物的接地端，將棒的線控插頭插入儀器線控插座，棒的高壓插頭插入“高壓”輸出端；然后把測試棒的棒針接觸被測物帶電部件處，按下測試棒上按鈕即“啟動”，松開此鍵“復位”。

b、線控接口引腳定義

自行接線，當線控 4、5 腳閉合時，便攜式耐壓測試儀“啟動”；1、2 腳閉合時，便攜式耐壓測試儀“復位”。（注：線控引線長度不可超過2m，控制信號為無源觸點。）
