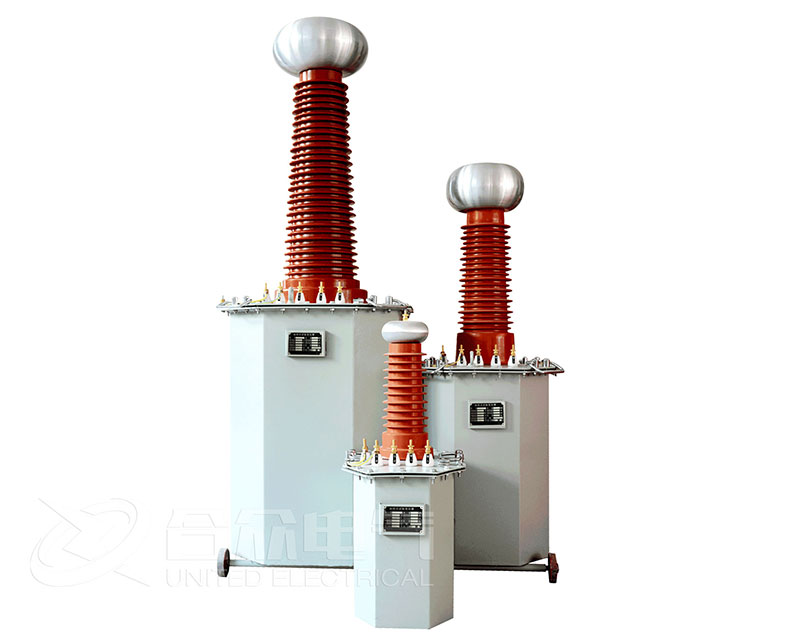

試驗變壓器控制箱面板操作說明

電流表：顯示低壓側電流。

電壓表：顯示高壓側電壓。該電壓表的刻度有兩條，最高示數70kV的那條為直流電壓刻度，50kV的為交流電壓刻度，試驗讀數時請注意。

電源插座：輸入220V電源。

輸出接線柱：輸出0~250V電壓至試驗變壓器初級繞組。

儀表接線柱：接至試驗變壓器儀表繞組。

接地：控制箱安全接地。

電流繼電器：已整定10A跳閘，試驗中不必再調整。試驗時間整定，在做交流或直流耐壓時，可通過“+”“-”按鈕事先設定試驗時間，時間設定單位為秒。

調壓器：順時針轉動調壓器旋鈕,可以升高試驗電壓；反之則降低試驗電壓。

計時按鍵：做耐壓試驗時，在高壓側電壓達到額定試驗電壓后，按下計時鍵，裝置自動按事先設定的時間計時。該時間到了后，蜂鳴器發出報警聲，此時應轉動調壓器旋鈕將試驗電壓降低至零，再按“停止”按鈕切斷試驗電源。

電源開關：用以接通或斷開控制箱電源。

啟動按鍵：用以接通調壓器輸入電源。

回零指示：回零指示燈亮?xí)r,表示調壓器已回到零位,此時才可以按啟動鍵啟動。指示燈不亮?xí)r，裝置無法啟動。

停止按鍵：用以斷開調壓器輸入電源。

試驗注意事項

根據試驗要求完成試驗接線。高壓試驗回路設備之間的連接可以采用細鐵絲進行,連線不要過于松弛，但也不要過緊。接線時應注意對地絕緣距離不小于 50cm。所有接地點(包括控制箱接地、試驗變壓器高壓尾、外殼接地及試驗臺接地等)接地應連接可靠。

關閉安全護欄門，且調壓器必須回到零位才可以接通電源，合閘升壓。

升壓時應按規定的速率進行，不得全電壓合閘或跳閘。

試驗完畢應在數秒內勻速將調壓器回至零位，然后關閉電源。
