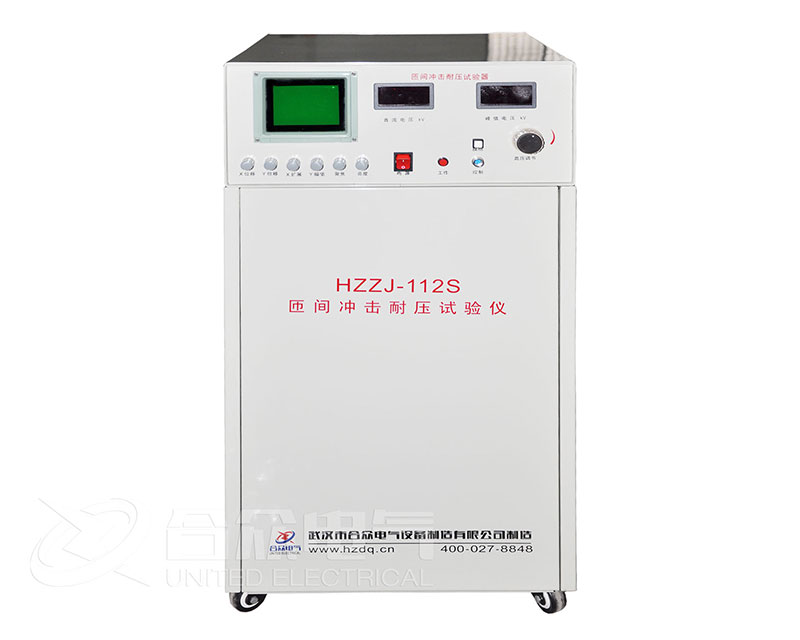

測試準備

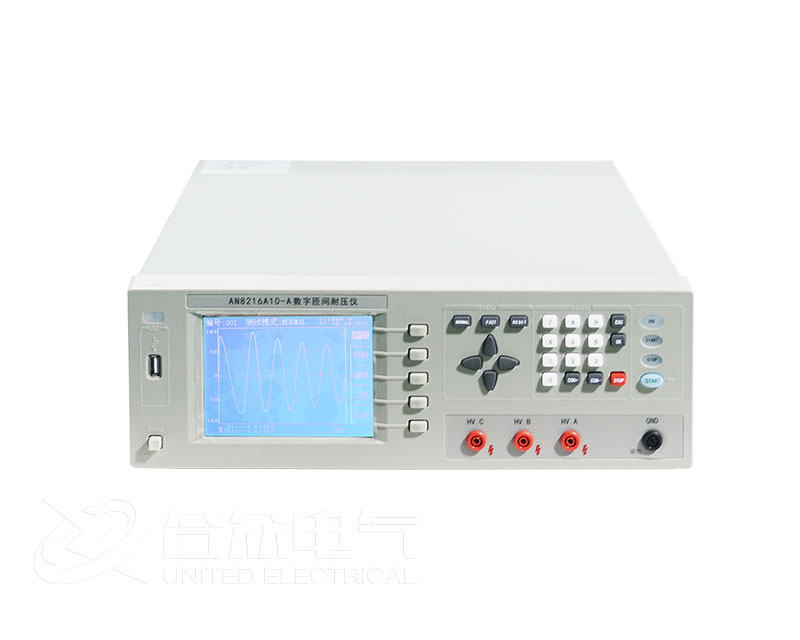

檢查波形重合，將匝間沖擊耐壓試驗儀兩組測試線分別接至同一繞組上，若儀器工作正常，則兩衰減振蕩波形應完全重合。

測試方法

φ(相)接法

這種方法是判斷匝間耐壓故障最基本，適用于測試每相兩端均有引出線的繞組。在測試時，可任選一相繞組(如U相)作為參照件，另一相繞組(如V相)作為測試件，在U相和V相上同時施加規定峰值高壓沖擊脈沖，比較兩衰減波形的同異。再依次轉換，重復測試一次。

Y(線)接法

這種方法適用于測試已構成Y接法的繞組或大功率的線圈繞組。在測試時，可任選一組兩相串聯繞組(如U-W 相)作為參照件，另一組兩相串聯繞組(如 V-W 相)作為測試件，在 U-W 相和 VW 相上同時施加規定峰值的高壓沖擊脈沖，比較兩衰減振蕩波形的同異。再依次轉換，重復測試一次。

Δ(角)接法

這種方法適用于測試已構成A接法的繞組。在測試時，可任選一組兩相串聯繞組與第三繞組并聯(如U-W相)作為參照件，另一組兩相串聯繞組與第三相繞組并聯(如V-U相)作為測試件，在U-W相和V-U相上同時施加規定峰值的高壓沖擊脈沖，比較兩衰減振蕩波形的同異。再依次轉換，重復測試一次。

單相線圈或繞組測試

對于具有兩個相同繞組的單相線圈，可采用類似三相繞組的測試方法進行測試，也可以采用同一規格的繞組進行對比測試。在測試時，可選擇一個與被測件規格和參數相同，且匝間、繞組間和對地耐壓均完好的繞組作為參照件，在參照件與被測件上同時施加規定峰值的高壓沖擊脈沖,比較兩衰減振蕩波形的同異。

當對單組線圈進行耐壓測試使用時，為了峰值電壓的準確顯示和觀察方便建議將兩高壓測試端(H1、H2)短接后再進行測試。

測試注意事項

匝間沖擊耐壓試驗儀開箱后，按照儀器裝箱單核對，檢查配件是否齊全。

在對儀器進行操作前，首先應詳細閱讀使用說明書，或在技術人員的指下進行操作，以免產生不必要的疑問。

儀器內有高壓，非專業技術人員請忽打開機箱

匝間沖擊耐壓試驗儀開機前應檢查其外殼是否可靠接地

本儀器為高壓設備，切忽放在高溫潮濕，塵埃過多及有腐蝕性的地方f)若高壓輸出線磨損，則及時更新，并有足夠的耐壓。

測試時，波形顯示上出現電暈放電，打火等不正常波形時，不要長時間保持高壓。

當聽到機內有異常聲音，聞到異味或出現其它異?，F(xiàn)象時，應立即停止測試，切掉輸入電源，由專業技術人員排除故障后才可繼續進行。
