一、產品概述：

接地故障查找儀，專業解決1MΩ以下高阻接地、混線故障，具有泄漏電流方向指示功能，可以在設備不停電、不甩線、不解線把的情況下，快速查找定位故障點。

接地故障查找儀，可以檢測電氣線路的接地電阻和分布電容；可以根據線路分布電容的大小，選擇合適的測試頻率，以適應不同的環境條件；

通過調整信號接收器、快捷式查找鉗表的接收靈敏度，確保接地查找的準確性；

主機輸出電壓可設置：24V、48V、110V、220V、500V、1000V，以便適用于不同電壓等級的電氣線路；

主機輸出電流可限制：5mA、不限，可以根據電路的要求選擇，以防止線路上繼電器誤動作；

主機輸出頻率可選擇：1.0Hz、10Hz、50Hz、60Hz、325Hz；

系統組成：由主機（信號發送器）、信號接收器和電流傳感器組成。

基本原理：主機向被測對象及地之間，發射一個頻率1.0Hz～325Hz，電壓為24～1000V的交流電壓信號，由于接地電阻及分布電容的存在，會產生相應的泄露電流信號，信號接收器檢測接地電流信號，采用數字信號處理技術，分析泄露電流大小及相位，并指示泄露電流的方向。由于接地故障點前后，泄露電流的大小、相位會產生驟變，據此，可以快速查找定位接地故障點。

類似地，同樣可以查找線路的混線、短路故障。

紋波分析功能

接地混線故障查找儀具有譜分析功能，可以分析線路中工作電流信號或干擾信號的頻譜，測試時可以避開干擾信號的頻率，以提高接地查找的準確性，防止干擾信號對接地查找的影響。

數據管理功能

對儀表輸出電壓、輸出電流進行計量校正；

調整時鐘；

進行程序更新。

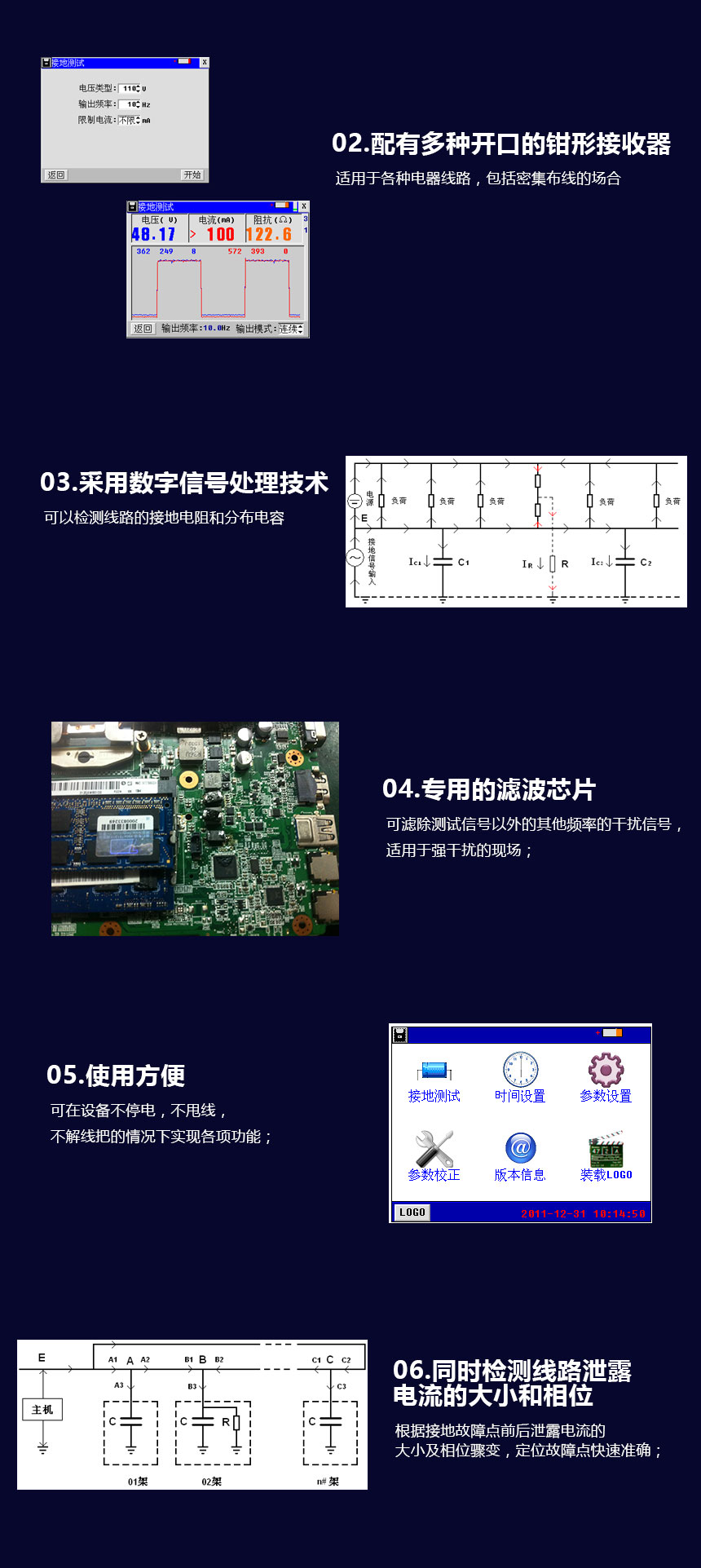

二、產品特點：

測試技術，適用于解決1MΩ以上的接地、混線故障；

配有雙開口的鉗形接收器，適用于各種電器線路，包括密集布線的場合；

采用數字信號處理技術，可以檢測線路的接地電阻和分布電容；

專用的濾波芯片，可濾除測試信號以外的其他頻率的干擾信號，適用于強干擾的現場；

使用方便，可在設備不停電，不甩線，不解線把的情況下實現各項功能；

同時檢測線路泄露電流的大小和相位，根據接地故障點前后泄露電流的大小及相位驟變，定位故障點快速準確；

可以指示接地信號電流方向，快速查找接地短路故障點；

三、典型應用：

鐵路：信號、通信、機車、車輛及任何電氣設備及線路。

通訊：通訊及任何電氣設備及線路。

直流系統正、負母線的絕緣測試及故障點定位。

其他：航空、冶金、汽車、家用電器等任何電氣設備及線路。

產品參數

接地查找	輸出電壓：24V、48V、110V、220V、500V、1000V 輸出頻率：10 Hz、50 Hz、60 Hz、325 Hz可選輸出電流限制：5mA、不限可測量接地電阻、分布電容接地查找靈敏度：≤1.5 MΩ 交/直流電路漏電流檢測靈敏度：≥0.5毫安工頻抑制：100dB 電流傳感器：φ8×12/φ30×65
供電	主機：內置4200mAh 16.8V鋰電池輸入AC220V/輸出DC16.8V/2A電源適配器，在接通電源時，主機可以長時間工作信號接收器：內置2400mAh 8.4V鋰電池輸入AC220V/輸出DC 8.4V300mA充電器
功率消耗	連續工作不小于4小時
存儲器	128M
顯示屏	主機：128×64bit LCD 信號接收器：240×320bit 3.5″彩色液晶顯示器+觸摸屏
工作溫度	-10℃～55℃
體積	360×260×135mm
重量	2.0 kg

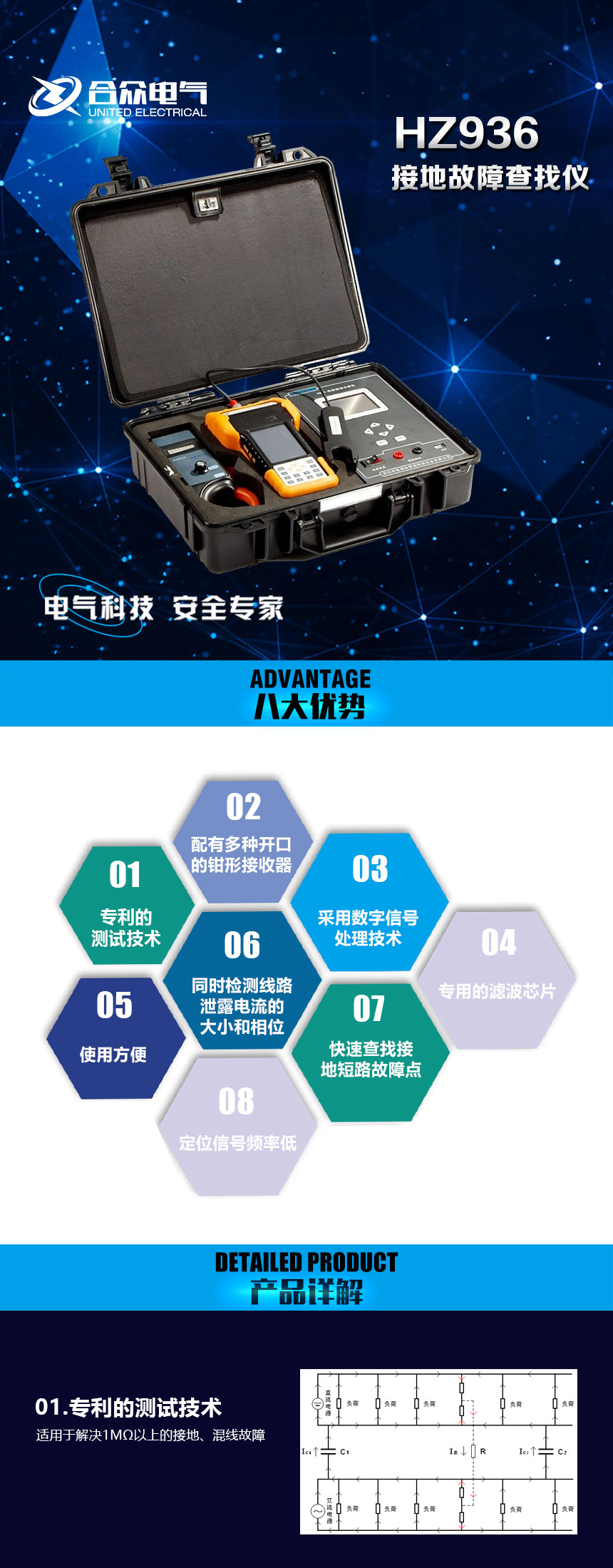

產品彩頁

接地故障查找儀

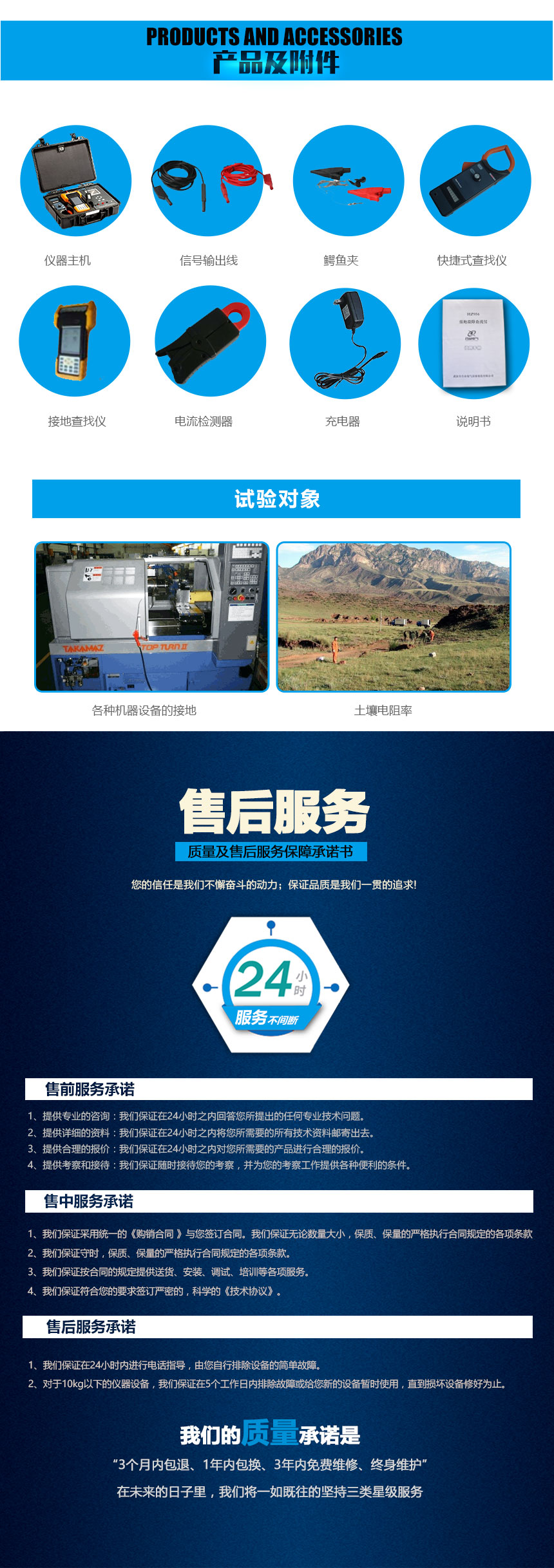

產品附件

序號	名稱		數量	單位	備注
1	主機	主機	1	臺
2		主機電源適配器	1		輸入:220VAC 輸出:16.8VDC/2A
3		信號輸出線	2	條	紅、黑各1條，2.5米
4		鱷魚夾	2	個	紅、黑各1個
5		穿刺線夾	1	個	紅色
6	快捷式查找儀	快捷式查找鉗表	1	把
7		耳機	1	個	（10Hz鉗表不配耳機）
8		充電器	1	只	輸入：220VAC 輸出：DC9V/20mA×2
9		充電電池	2	只	8.4V/200mAh,鎳氫電池
10	接地查找儀	接地查找儀	1	臺
11		φ8電流檢測器	1	把	XQ20-5A/5V,帶400mm 連線
14		充電器	1	個	輸入:220VAC 輸出:8.4VDC/300mA
15		使用說明書	1	冊
16		U盤	1	個
17		光盤	1	個

產品圖集

HZJD-309型程控接地電阻測試儀

產品證書
