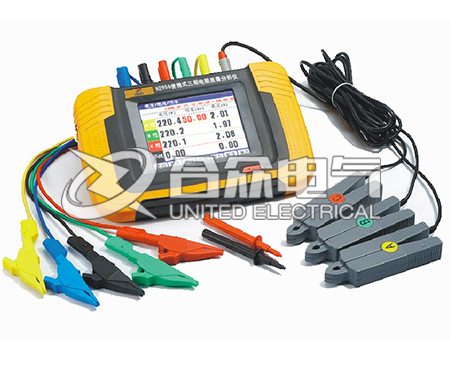

一、產品概述：
便攜式三相電能質量分析儀，電能質量測試儀，是對電網運行質量進行檢測及分析的專用便攜式產品?？梢蕴峁╇娏\行中的諧波分析及功率品質分析，同時配備了大容量的存儲器，能夠?qū)﹄娋W(wǎng)運行進行長期的數據采集監測，同時配備PC應用軟件，把采集的數據上傳至計算機，便于進行各種分析。
二、產品功能：
1、電壓、電流、頻率測量
2、諧波測量
3、功率測量
4、三相不平衡測量
5、浪涌電流記錄
6、波動/閃變測量
7、驟升/驟降記錄
8、監測記錄
9、數字示波器
三、產品特點：
1、彩色觸摸屏顯示、操作方便。
2、高性能鋰電池長時間供電。
3、中文菜單操作，簡單易學。
4、模塊化結構，設計合理，運行可靠。
5、 完全的三相排障工具
6、可使用USB盤更新儀表軟件，軟件升級簡單、方便
四、行業應用：
1、前端排障：利用屏幕顯示快速診斷故障，使系統恢復正常工作
2、預測性維護：在發生停工之前檢測并預防電能質量問題
3、服務質量：在用戶引入線處檢查電能質量
4、長時間分析：檢測難以發現或間歇性的故障
5、負載研究：增加負荷之前檢查電氣系統的容量
6、能量評估：在改造前后對能耗進行量化評估，以證明節省設備的效果
|
項目 |
參數 |
|
輸入阻抗： |
1MΩ，20pF |
|
測量范圍及精度 |
1）電壓：10~700V（真有效值） 2）電流：1A,10A,100A,1000A（選擇對應電流鉗傳感器） 3）頻率：40~70HZ±0.01HZ 4）諧波測量：1~50次諧波 |
|
浪涌電流 |
1000A（選用1000A電流傳感器） |
|
尖峰電壓 |
1000V |
|
內存容量 |
128M(Bit) |
|
顯示器 |
320×240彩色圖形LCD |
|
工作電源 |
可充電鋰電池，充滿可工作5～6小時 |
|
外接電源 |
AC100～240V/DC16.8V-1A電源適配器/充電器 |
|
通訊接口 |
USB |
測量功能指標
|
可測量范圍 |
測量精確度 |
說明 |
|
|
電壓/電流/頻率 |
三相電壓：10~700V(真有效值) 零線電壓：1～70V(真有效值) 三相電流：0~1000A(真有效值，選配1000A電流傳感器) 零線電流：0~25A(真有效值，選配25A電流傳感器) 頻率：40~70Hz |
電壓：±0.5% 電流：±0.5% 頻率：±0.01Hz |
此處以A相電壓頻率作為測量頻率 |
|
諧波測量 |
電壓諧波：總諧波、1~50次諧波。 電流諧波：總諧波、1~50次諧波。 |
電壓諧波：±0.1(%f) 電流諧波：±1% |
|
|
名稱 |
數量 |
單位 |
|
分析儀主機 |
1 |
臺 |
|
電流傳感器 |
4 |
個 |
|
電壓測試線 |
5 |
根 |
|
電流測試線 |
1 |
根 |
|
鱷魚夾 |
5 |
個 |
|
測試表筆 |
2 |
個 |
|
充電器 |
1 |
個 |
|
光盤 |
1 |
張 |
|
鋁合金機箱 |
1 |
個 |
|
合格證 |
1 |
份 |
|
檢驗報告 |
1 |
份 |
|
說明書 |
1 |
份 |
400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
