接地電阻表是一種廣泛應用于電力、防雷、通信、交通等領域的電氣設備及傳輸線路接地電阻的測量的計量器具，是電氣安全檢查和接地工程竣工驗收必不可少的工具。隨著科學的不時發展，接地電阻的的測量方法也在不時進步，接地電阻表發展到現階段主要有以下三種：

  1.模擬式接地電阻表是比較傳統的測量接地電阻的儀表，它的基本原理是采用三點式電壓落差法，測量方法是在被測地極的同一側地上打入兩根輔助測試極，三者在同一直線上，輔助測試極與被測地極的距離分別為20m和40m左右，按一定的轉速轉動搖把，使電阻表內部的電機產生電能，在兩端的電極之間產生電流，形成回路，從而在被測電極和輔助電極之間產生一個電壓，從而計算出被測接地極的電阻。它的缺點是采用手搖式的，輸出電壓不穩定，影響測量結果而使測量結構不夠準確。

  2.數字式接地電阻測試儀。這種測試儀的測量方法有兩線法、三線法、四線法。三線法的接線方法跟模擬式地阻表相同，但其穩定性遠優于前者。兩線法測量不需要打輔助接地樁，可以把水管、交流電插座的零線等作為輔助接地。四線法是在三線法的基礎上改進而來的，在低值測量和接線對測量結果影響較大的情況下，可以有效消除誤差，提高準確性。

  3.鉗形接地電阻測試儀，丈量方法包括單鉗法和雙鉗法，基于兩極法測量。鉗表的鉗口局部包括電壓和電流線圈，電壓線圈提供激勵信號，被測回路上感應電勢E從而發生回路電流I對E及I進行丈量，得出R簡單來說就是全電路歐姆定律在實際中的體現。一種新穎的丈量工具，方便快捷，不需要輔助測試極，只需往測地線上一夾，就可得出結果。此外，還有一個優點是可以在線測量設備的電阻，不像激進儀表要切斷電源或斷開地線。但它還存在著較大的局限性，丈量值實際上是包括被測試接地電阻在內的整個環路電阻，且易受外接電磁場干擾，無法丈量土壤的電阻率，不能完全代替激進地阻表丈量單個接地體的接地電阻。



  由此可見，接地電阻的測試技術發展到現在，鉗形接地電阻表和傳統的接地電阻表各有各的優缺點，使用人員在實際的測量過程中，要根據實際情況選擇最佳的測量儀器，而且接地電阻的測量方法仍有很大的發展空間。

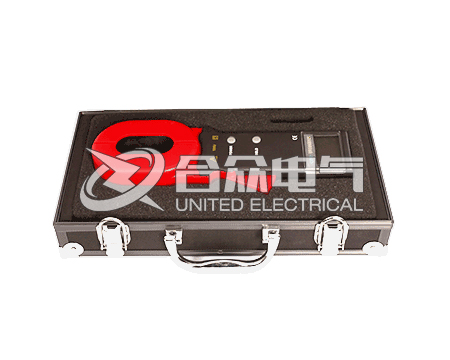

  武漢合眾電氣生產的接地電阻儀有HZJD-309開關柜接地電阻測試儀、HZDW-602地網接地電阻測試儀、HZJD-610雙鉗多功能接地電阻測試儀、HZJD-611鉗形接地電阻測試儀、HZJD-614接地電阻測試儀等。產品質量優，價格合理，在國內市場享有很好的聲譽，歡迎廣大客戶咨詢采購。

  武漢市合眾電氣設備制造有限公司是一家專業生產高壓試驗檢測設備的企業，公司以良好的信用和優質的產品贏得國內外廣大市場是客戶的一致好評。如有需要，歡迎電話咨詢。
